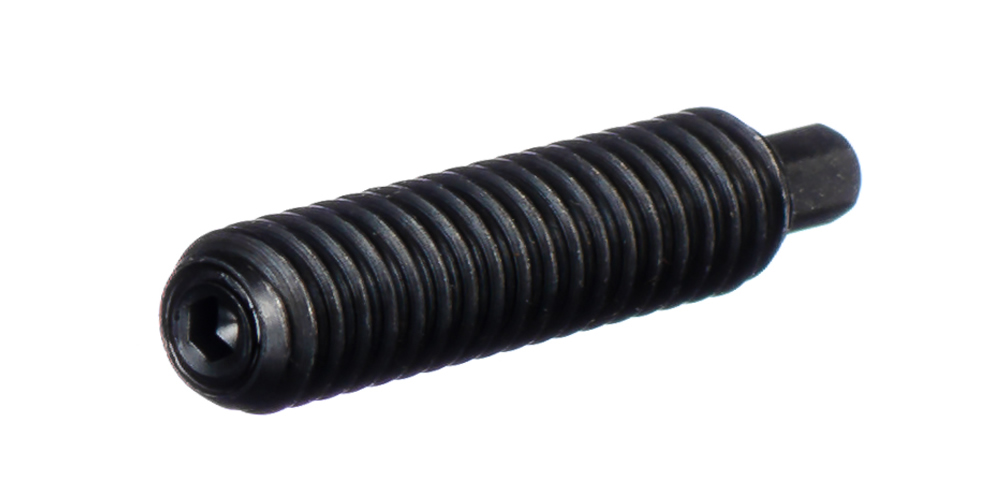

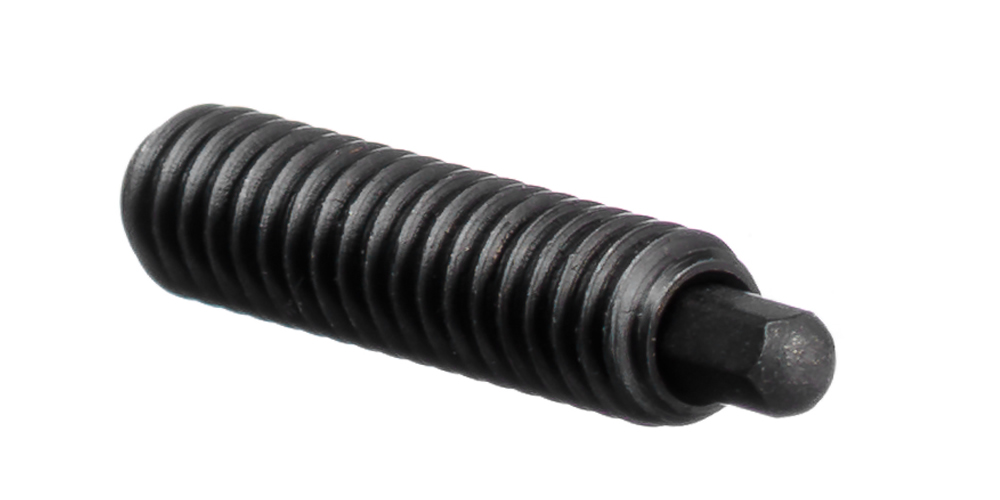

钢 (产品型号 H54)VLIER标准六角球头弹簧柱塞，只需要一把扳手或套筒扳手就可以轻松快速地安装或拆卸。六角球头弹簧柱塞经过硬化处理，以提高产品使用寿命。
产品特性：
- 独特的六角型球头设计
- 表面硬化处理
- 快速安装或拆卸
- 碳钢表面黑色氧化处理
| 磅&牛顿转换： | |||||||||
| 产品型号 | 端面压力（磅) |
螺纹等级 |
英寸 |
英寸 |
英寸 |
英寸 |
|||
|---|---|---|---|---|---|---|---|---|---|
| 不含锁紧元件 | 包含锁紧元件 | 初始弹力 |
中端弹力 |
末端弹力 |

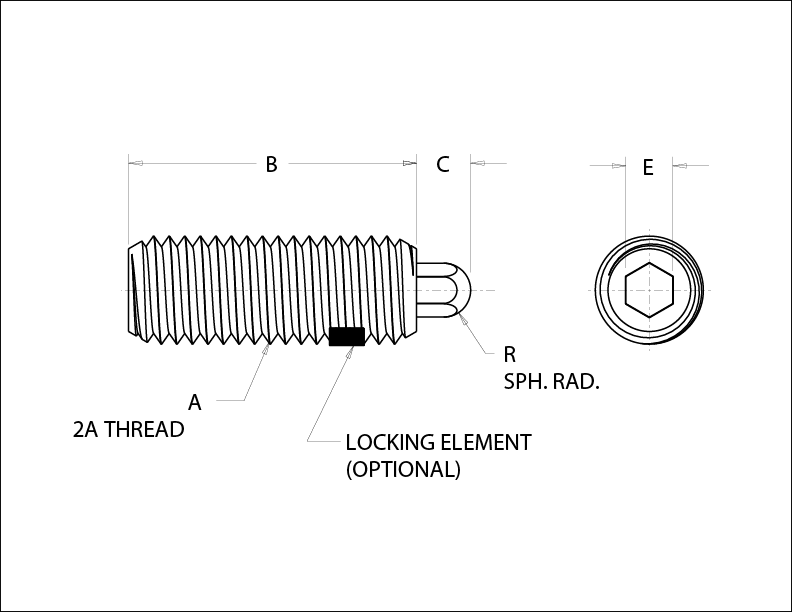

A +.002/-.000 |
B |
C |
E |
R |
| H54 | H54N | 3.0 |
8.0 |
13.0 |
1/4-20 |
1 |
3/16 |
1/8 |
0.71 |
| H56 | H56N | 3.0 |
9.0 |
15.0 |
5/16-18 |
1 |
3/16 |
1/8 |
0.71 |
| H58 | H58N | 5.5 |
10.0 |
14.5 |
3/8-16 |
1-1/8 |
3/16 |
3/16 |
0.108 |
| H60 | H60N | 6.6 |
12.0 |
17.4 |
1/2-13 |
1-1/4 |
1/4 |
1/4 |
0.144 |
| H62 | H62N | 10.5 |
18.0 |
25.5 |
5/8-11 |
1-1/2 |
5/16 |
5/16 |
0.179 |
| H64 | H64N | 6.7 |
22.0 |
37.3 |
3/4-10 |
1-3/4 |
5/16 |
3/8 |
0.215 |
| H66 | H66N | 16.0 |
42.0 |
68.0 |
1-8 |
2-13/32 |
1/2 |
1/2 |
0.290 |
| 磅&牛顿转换： | |||||||||
| 产品型号 | 端面压力（磅 |
螺纹等级 |
英寸 |
英寸 |
英寸 |
英寸 |
|||
|---|---|---|---|---|---|---|---|---|---|
| 不含锁紧元件 | 包含锁紧元件 | 初始弹力 |
中端弹力 |
末端弹力 |
A +.002/-.000 |
B |
C |
E |
R |
| H55 | H55N | 1.0 |
2.5 |
4.0 |
1/4-20 |
1 |
3/16 |
1/8 |
0.71 |
| H57 | H57N | 1.5 |
3.0 |
4.5 |
5/16-18 |
1 |
3/16 |
1/8 |
0.71 |
| H59 | H59N | 2.8 |
5.0 |
7.2 |
3/8-16 |
1-1/8 |
3/16 |
3/16 |
0.108 |
| H61 | H61N | 2.7 |
6.0 |
9.3 |
1/2-13 |
1-1/4 |
1/4 |
1/4 |
0.144 |
| H63 | H63N | 3.5 |
7.0 |
10.5 |
5/8-11 |
1-1/2 |
5/16 |
5/16 |
0.179 |
| H66 | H66N | 4.0 |
17.5 |
31.0 |
1-8 |
2-13/32 |
1/2 |
1/2 |
0.290 |
| 磅&牛顿转换： | |||||||||
| 产品型号 | 端面压力（牛) |
螺纹等级 |
毫米 |
毫米 |
毫米 |
毫米 |
|||
|---|---|---|---|---|---|---|---|---|---|
| 不含锁紧元件 | 包含锁紧元件 | 初始弹力 |
末端弹力 |
A 6g Thread |
B |
C |
E |
R |
|
| HM10 | HM10P | 24.5 |
64.5 |
M10 x 1.5 |
28.6 |
4.8 |
4.8 |
2.8 |
|
| HM12 | HM12P | 24.5 |
64.5 |
M12 x 1.75 |
28.6 |
4.8 |
4.8 |
2.8 |
|
| HM16 | HM16P | 46.5 |
113.0 |
M16 x 2.0 |
38.1 |
8.0 |
8.0 |
4.6 |
|
| HM20 | HM20P | 30.0 |
166.0 |
M20 x 2.5 |
44.5 |
8.0 |
9.5 |
5.6 |
|
