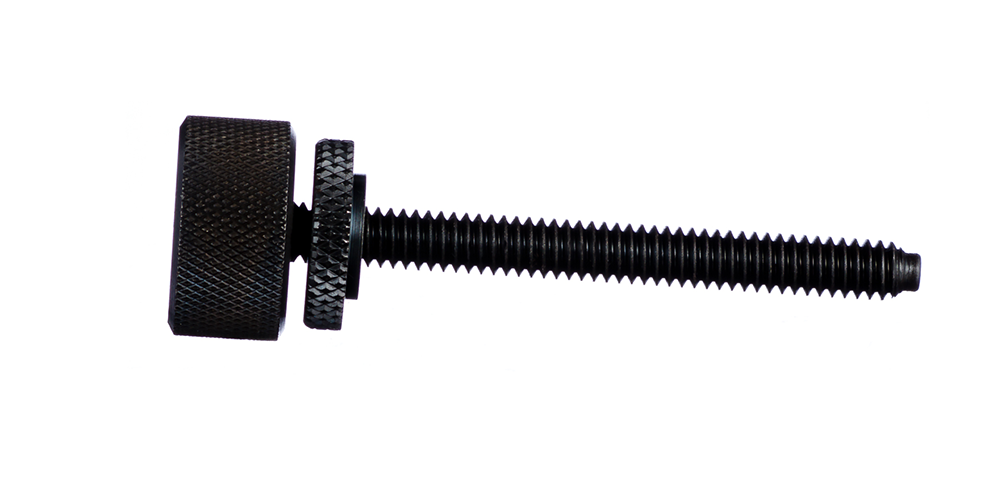

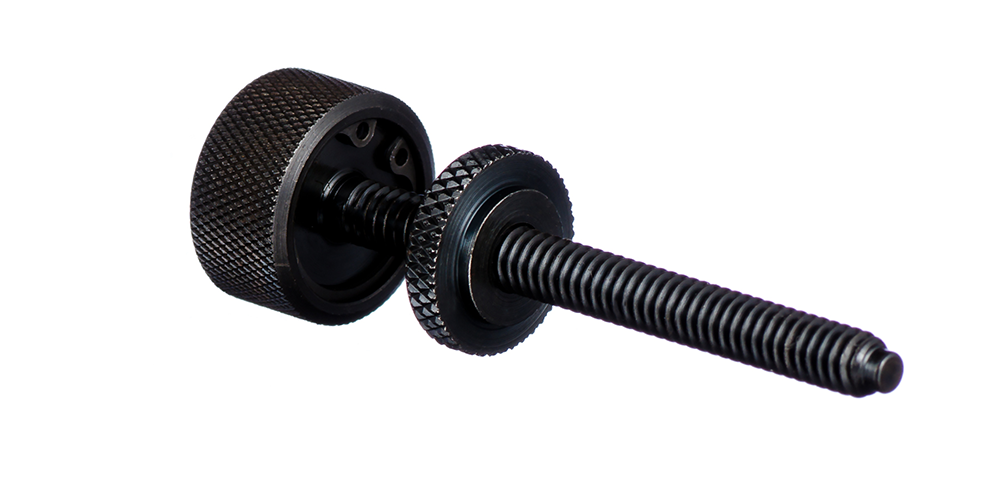

产品型号 T1031 (Type A)
产品型号 T1031 (Type A)
产品型号 T1031 (Type A)

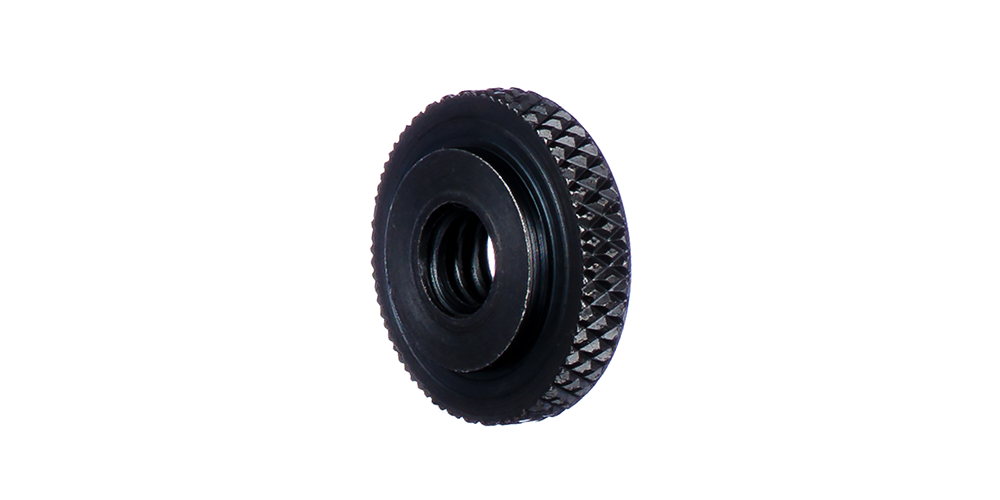

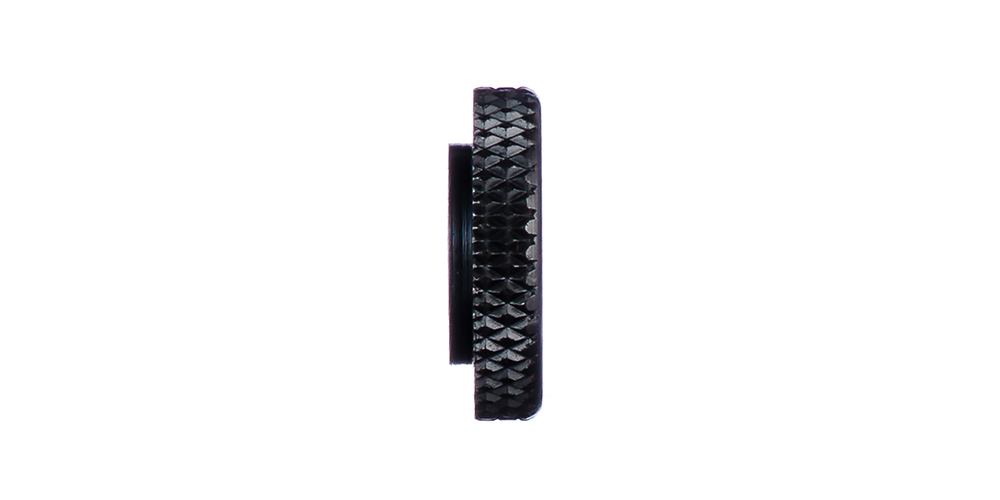

产品型号 T103CN (checknut)
产品型号 T103CN (checknut)
产品型号 T103CN (checknut)
产品型号 TS103 (swivel pad)
产品型号 TS103 (swivel pad)
产品型号 TS103 (swivel pad)

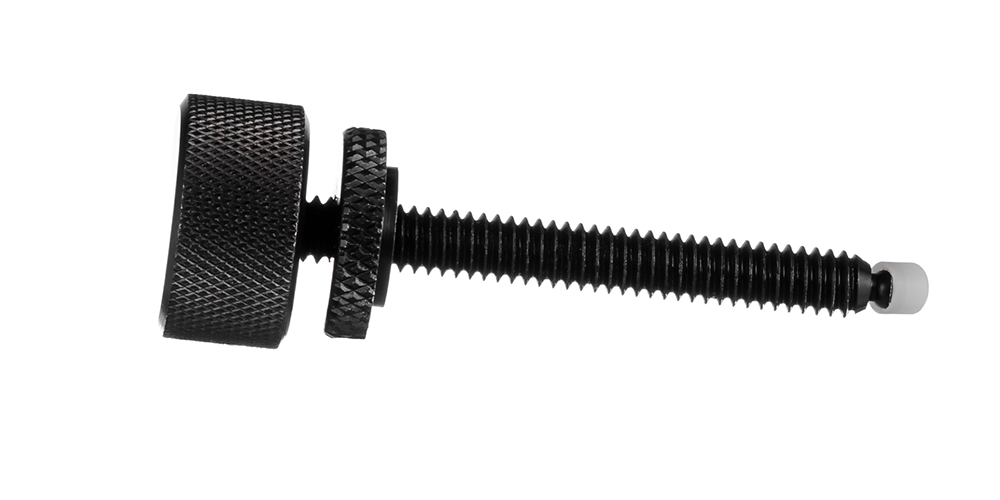

产品型号 NTS103 (Delrin swivel pad)
产品型号 NTS103 (Delrin swivel pad)
产品型号 NTS103 (Delrin swivel pad)

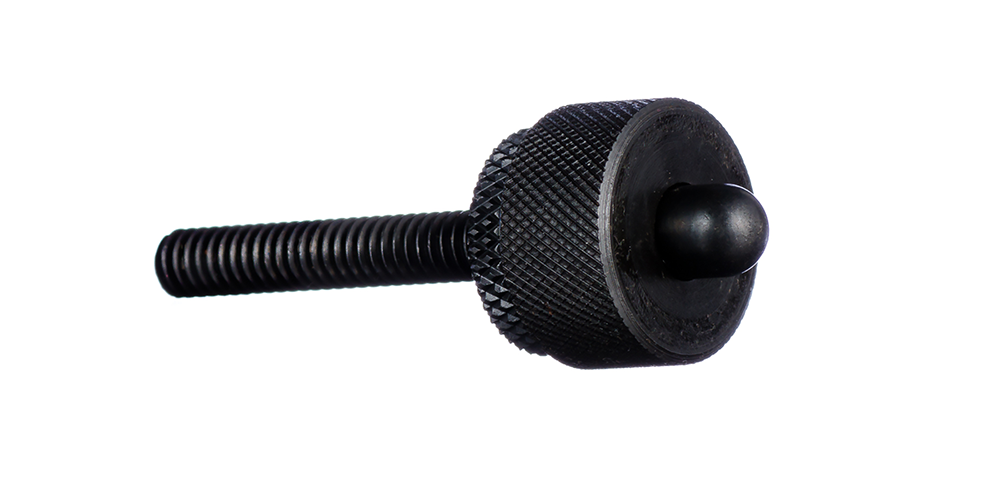

产品型号 T125 (Inverted Type B)
产品型号 T125 (Inverted Type B)
产品型号 T125 (Inverted Type B)
产品型号 T150 (Tee Head Type C)
产品型号 T150 (Tee Head Type C)
产品型号 T150 (Tee Head Type C)

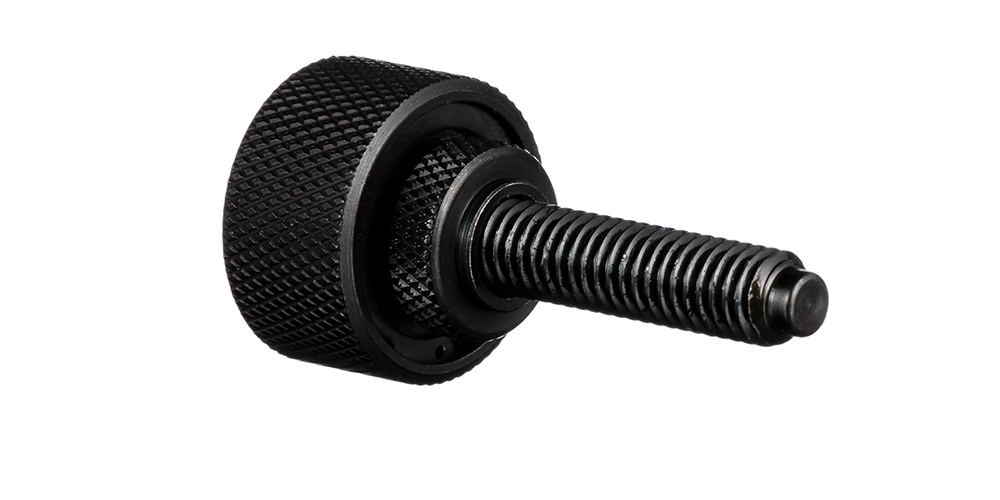

产品型号 T198 (Adjustable Type D)
产品型号 T198 (Adjustable Type D)
产品型号 T198 (adjustable Type D)VLIER可调钮力螺钉，提供各种紧固支撑，包括常规、反向、可变以及斜向紧固。 所有VLIER可调扭力螺钉，提供保险螺母以防止操作过程中发生松脱。
独特工艺
- 可控端面压力
- 保险螺母可有效防止松脱
- 棘轮扳手式设计，可自由方便的预设压力

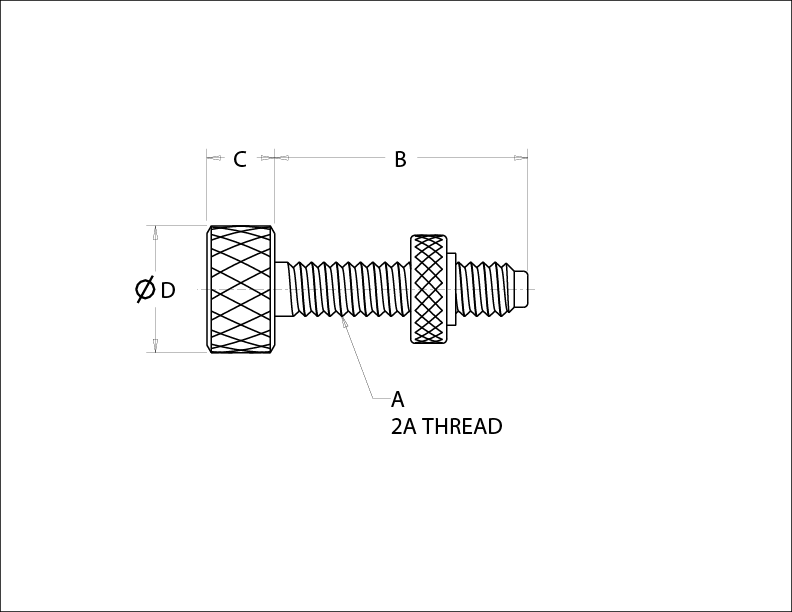

Type A Dimensions

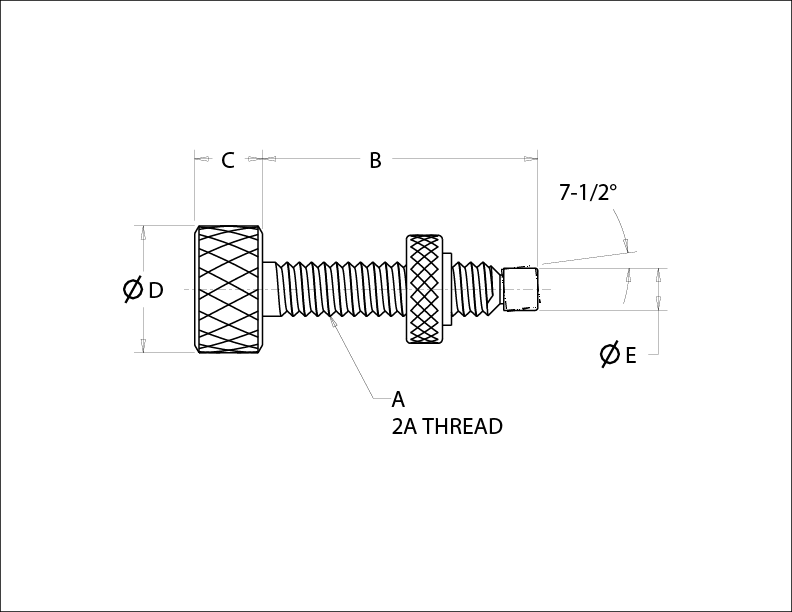

Swivel Type Dimensions
Type B Dimensions

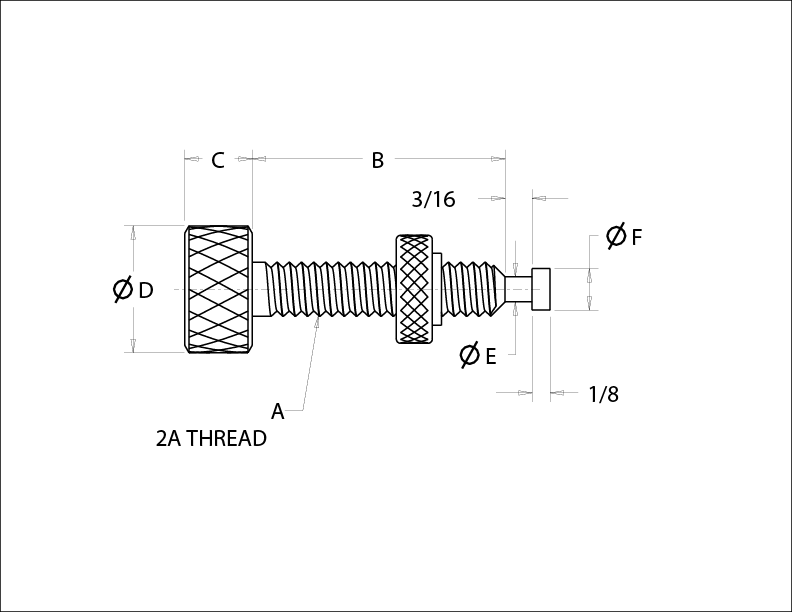

Type C Dimensions

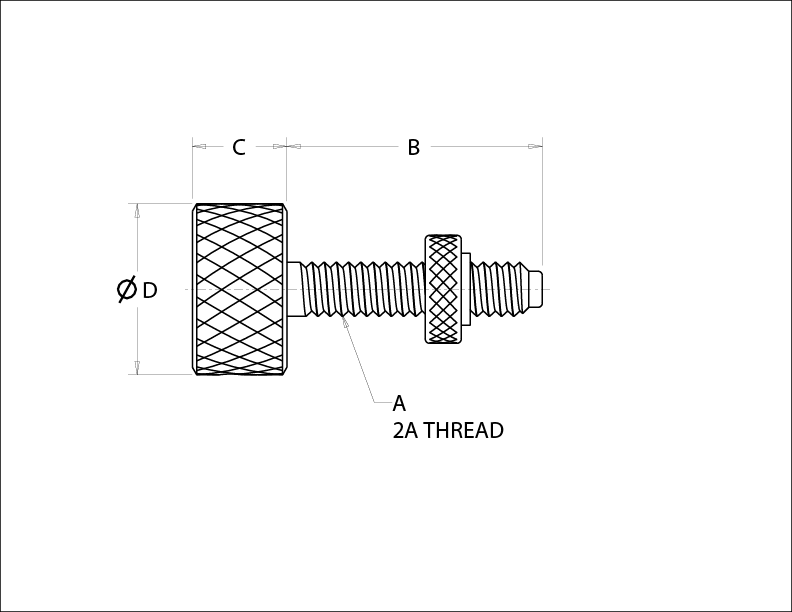

Type D Dimensions

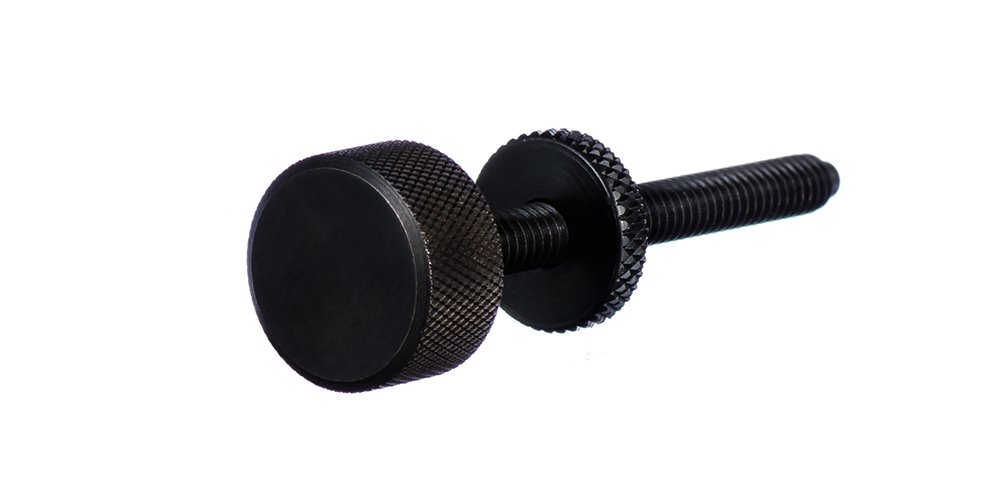

Checknut Dimensions常规——A系列
VLIER常规（A型）可调扭力螺丝，在制造夹具，固定件，和专用工具中提供了大量的应用。
| 产品型号 | 预估的端面压力（磅） |
英寸 |
英寸 |
英寸 |
英寸 |
|---|---|---|---|---|---|
A |
B |
C |
D |
||
| T102 | 8-15 |
10-32 |
1-1/4 |
.47 |
7/8 |
| T103 | 9-18 |
1/4-20 |
1-3/4 |
.47 |
7/8 |
| T1031 | 9-18 |
1/4-20 |
2-1/2 |
.47 |
7/8 |
| T103A | 10-20 |
5/16-18 |
1-3/4 |
.47 |
7/8 |
| T103A1 | 10-20 |
5/16-18 |
2-1/4 |
.47 |
7/8 |
| T103B | 10-20 |
5/16-18 |
3 |
.47 |
7/8 |
| T104 | 12-23 |
3/8-16 |
1-3/4 |
.47 |
7/8 |
| T1041 | 12-23 |
3/8-16 |
2-1/4 |
.47 |
7/8 |
| T105 | 12-23 |
3/8-16 |
3 |
.47 |
7/8 |
| T106 | 13-25 |
1/2-13 |
1-3/4 |
.53 |
1-1/8 |
| T1061 | 13-25 |
1/2-13 |
2-1/4 |
.53 |
1-1/8 |
| T107 | 13-25 |
1/2-13 |
3 |
.53 |
1-1/8 |
| T1071 | 13-25 |
1/2-13 |
3-1/2 |
.53 |
1-1/8 |
| T108 | 15-28 |
5/8-11 |
1-3/4 |
.53 |
1-1/8 |

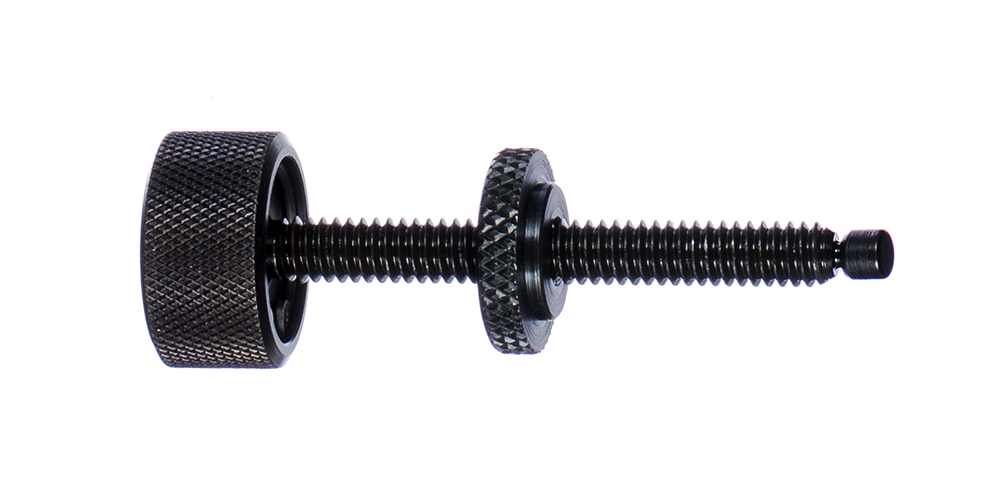

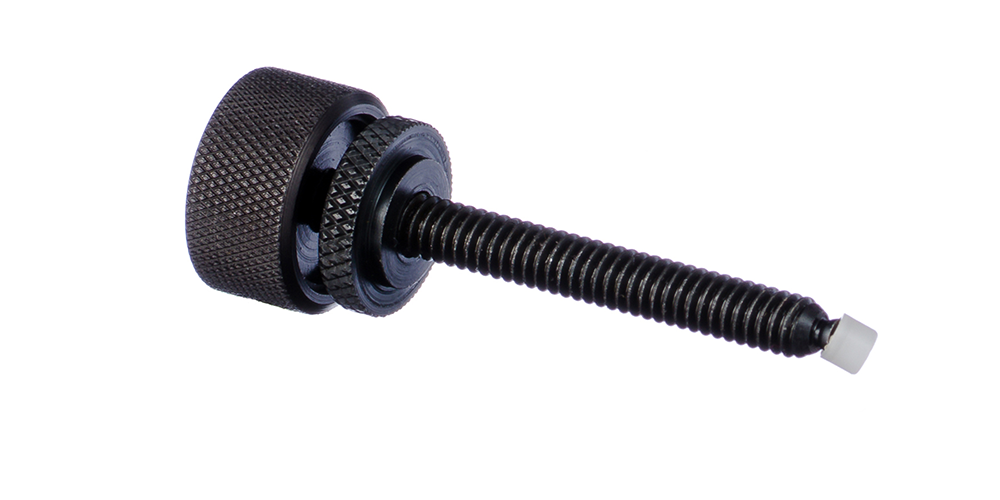

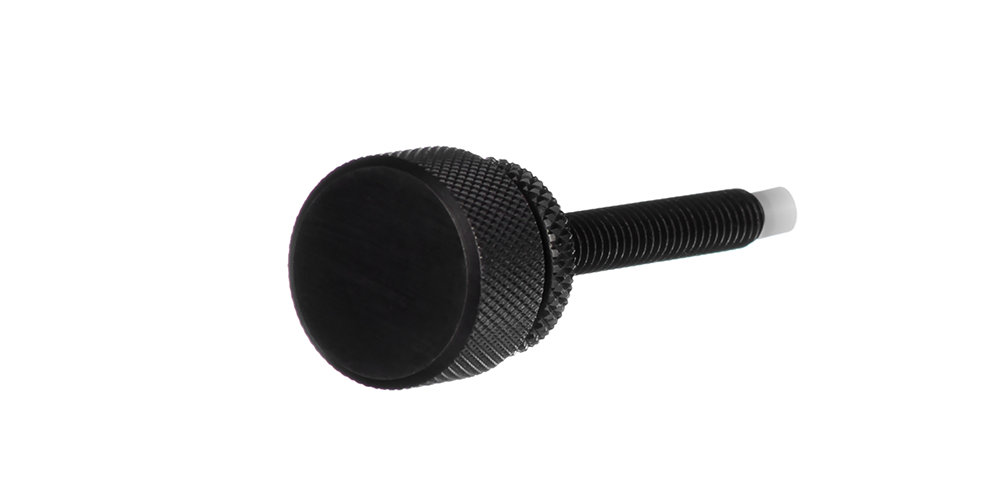

万向垫部分
VLIER万向垫可调扭力螺钉，将扭力过度保护，表面保护，滚珠轴承旋转，可选碳钢或Delrin材制底座这些设计结合在一起，可以应用在不平的表面上。
| 产品型号 | 预估的端面压力（磅） |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
|
|---|---|---|---|---|---|---|---|
碳钢压头 |
Delrin 压头 |
A |
B |
C |
D |
E |
|
| TS103 | NTS103 | 9-18 |
1/4-20 |
2-1/4 |
.47 |
7/8 |
.19 |
| TS103A | NTS103A | 10-20 |
5/16-18 |
2-1/4 |
.47 |
7/8 |
.25 |
| TS104 | NTS104 | 12-23 |
3/8-16 |
2-1/4 |
.47 |
7/8 |
.29 |
| TS107 | NTS107 | 13-25 |
1/2-13 |
3 |
.53 |
1-1/8 |
.40 |

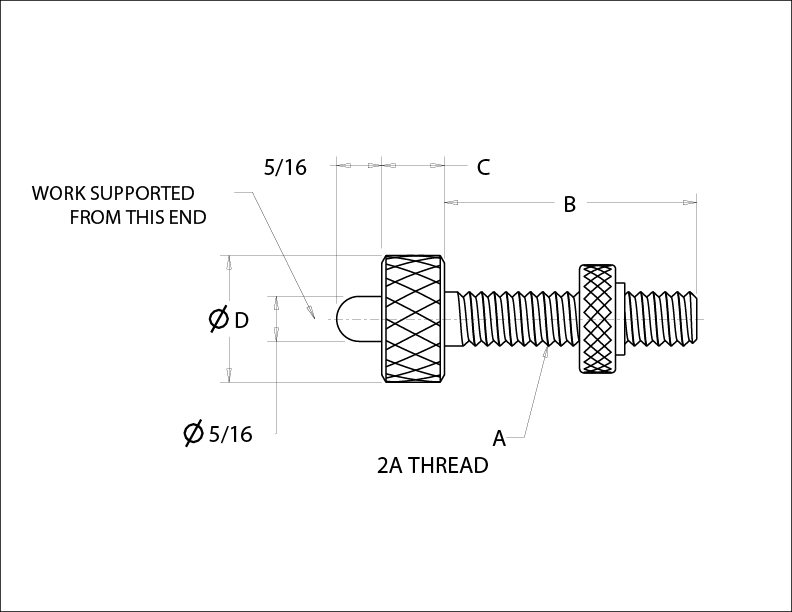

反转B款
VLIER反转B型可调扭力螺钉，是有限的空间内反向支撑应用的理想选择。
| 产品型号 | 预估的端面压力（磅） |
英寸 |
英寸 |
英寸 |
英寸 |
|---|---|---|---|---|---|
A |
B |
C |
D |
||
| T125 | 9-18 |
1/4-20 |
1-3/4 |
7/16 |
7/8 |
| T126 | 12-23 |
3/8-16 |
1-3/4 |
7/16 |
7/8 |
| T127 | 13-25 |
1/2-13 |
1-3/4 |
1/2 |
1-1/8 |
| T128 | 15-28 |
5/8-11 |
1-3/4 |
1/2 |
1-1/8 |

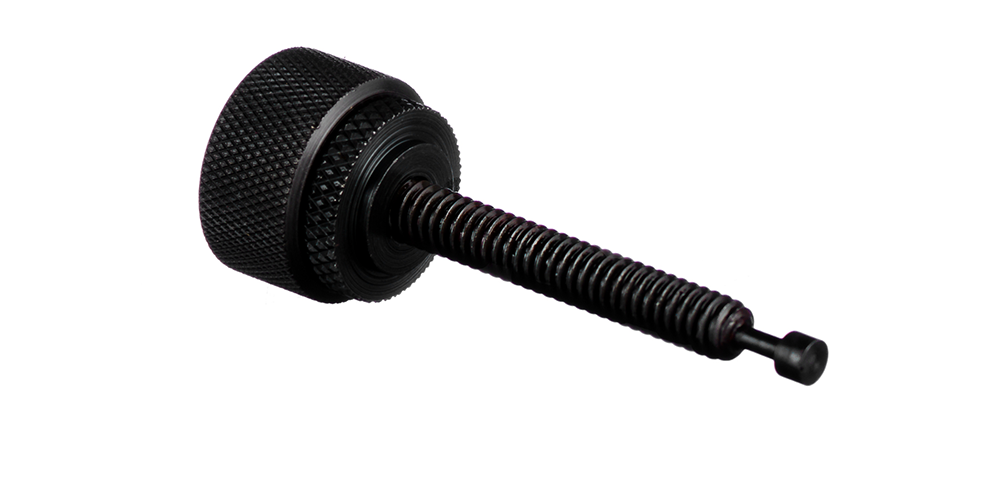

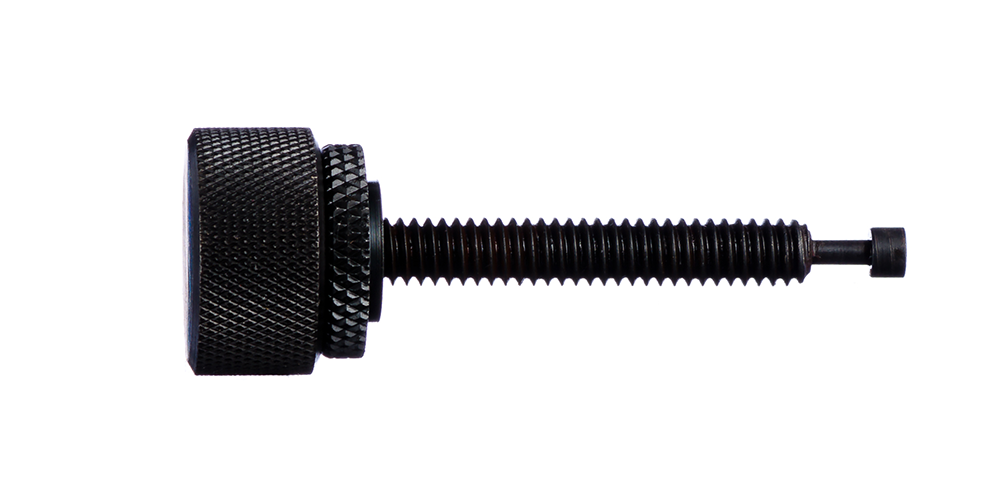

T型头C款
VLIER的T型头可调扭力螺钉（C款）是需要控制端面压力和扭力的应用的理想选择，T头型适合正转和反转。
| 产品型号 | 预估的端面压力（磅） |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
|---|---|---|---|---|---|---|---|
A |
B |
C |
D |
E |
F |
||
| T150 | 13-25 |
1/4-20 |
1-3/4 |
7/16 |
7/8 |
0.093 |
0.184 |
| T151 | 17-33 |
3/8-16 |
1-3/4 |
7/16 |
7/8 |
0.174 |
0.290 |
| T152 | 19-35 |
1/2-13 |
1-3/4 |
1/2 |
1-1/8 |
0.276 |
0.396 |

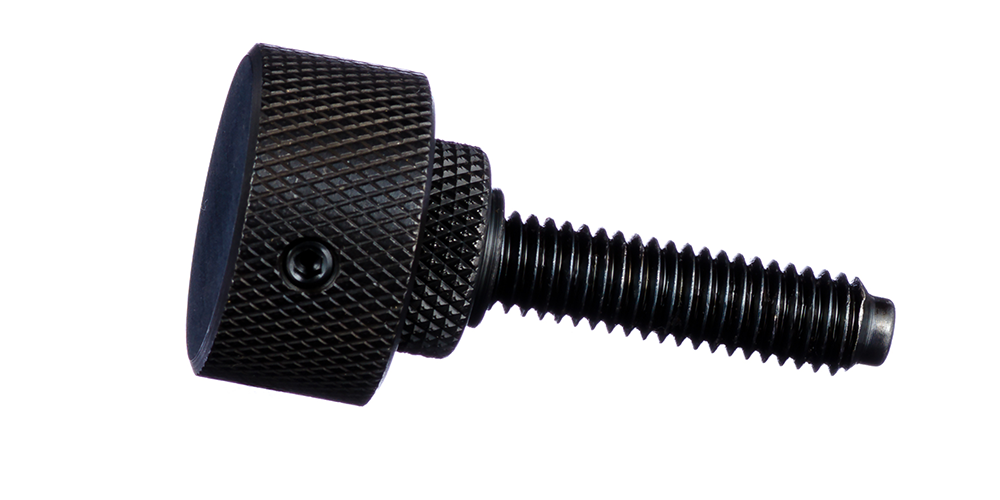

可调式D款
VVLIER可调扭力螺钉（D款）用一个简单的内六角扳手可以在螺钉头部轻松的调节以获得不同的夹持力度。
.
| 产品型号 | 预估的端面压力（磅） |
英寸 |
英寸 |
英寸 |
英寸 |
可调的扭力 （英寸；磅） |
|---|---|---|---|---|---|---|
A |
B |
C |
D |
|||
| T198 | 10-125 |
3/8-16 |
1-3/4 |
21/32 |
1-3/16 |
3-6 |
| T199 | 10-125 |
3/8-16 |
3 |
21/32 |
1-3/16 |
3-6 |
| T200 | 10-125 |
1/2-13 |
1-3/4 |
21/32 |
1-3/16 |
3-6 |
| T201 | 10-125 |
1/2-13 |
3 |
21/32 |
1-3/16 |
3-6 |

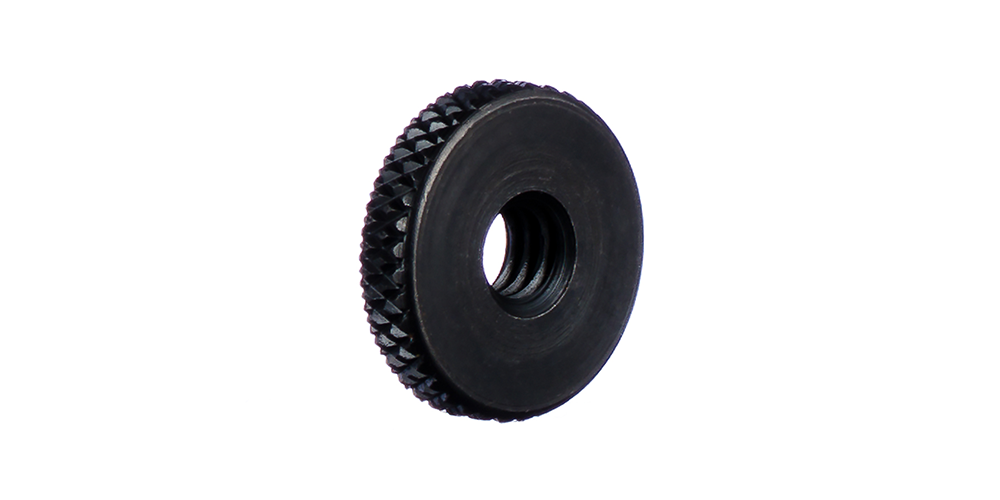

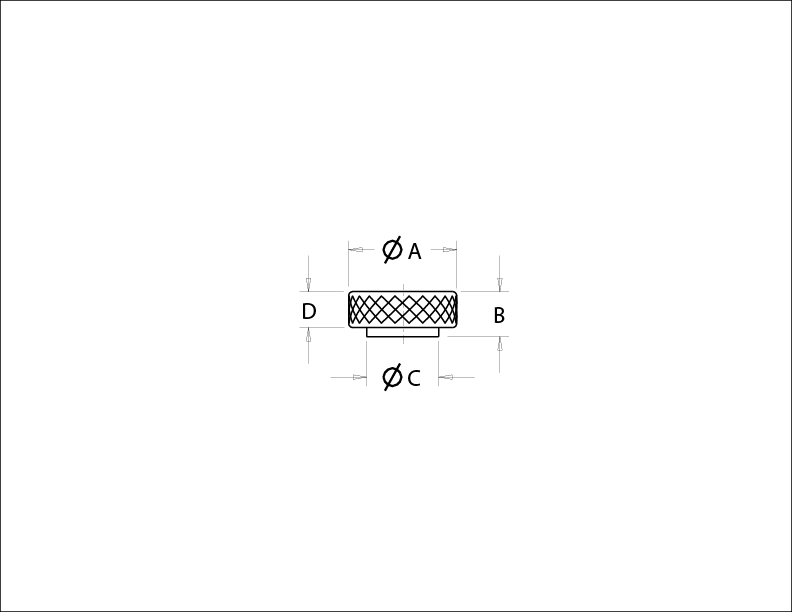

| 产品型号 | 螺纹尺寸 |
英寸 |
英寸 |
英寸 |
英寸 |
|---|---|---|---|---|---|
A |
B |
C |
D |
||
| T102CN | 10-32 |
3/4 |
7/32 |
1/2 |
5/32 |
| T103CN | 1/4-20 |
3/4 |
7/32 |
1/2 |
5/32 |
| T103ACN | 5/16-18 |
3/4 |
5/16 |
1/2 |
1/4 |
| T104CN | 3/8-16 |
3/4 |
5/16 |
1/2 |
1/4 |
| T106CN | 1/2-13 |
1 |
3/8 |
3/4 |
1/4 |
| T108CN | 5/8-11 |
1 |
3/8 |
3/4 |
1/4 |
