产品型号 TF25
产品型号 TF25
产品型号 TF25

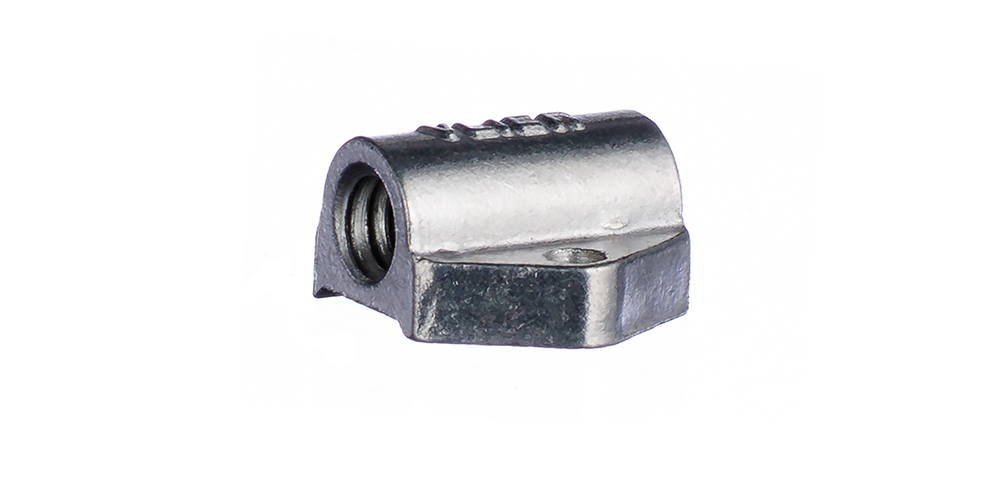

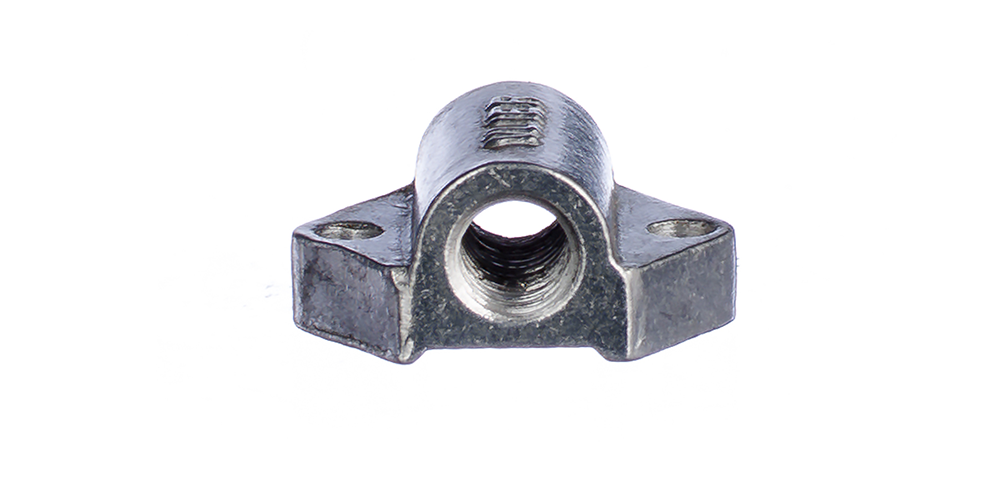

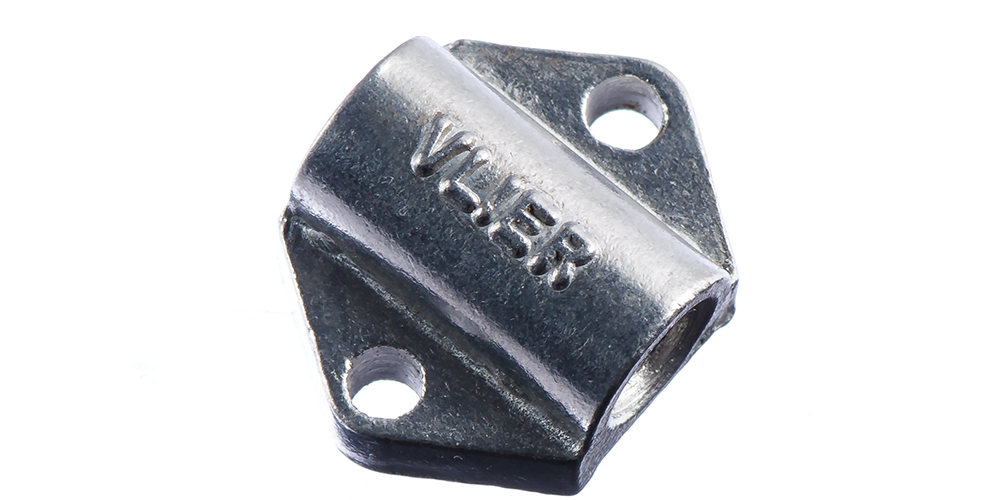

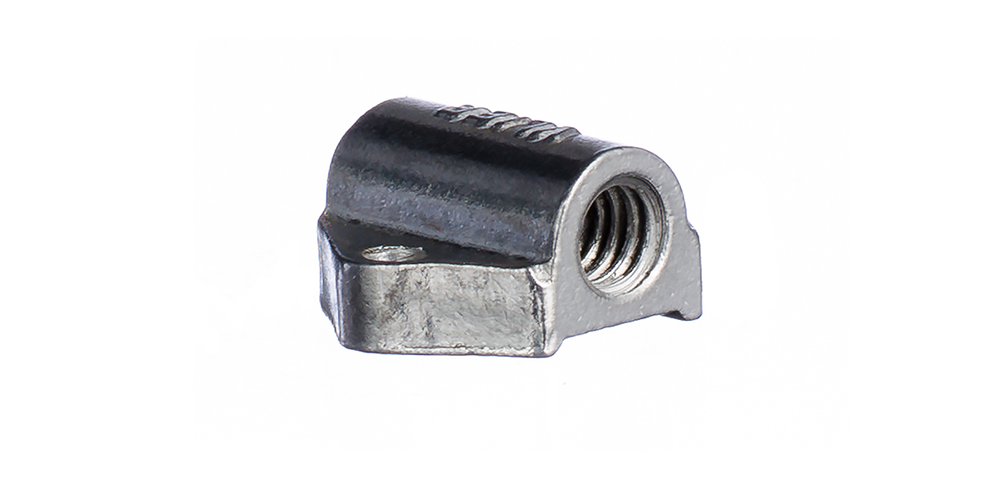

产品型号 TF25VLIER机具法兰可以兼容于多种弹簧加载的设备及模具组件。 是1/4-20和1/2-13螺纹尺寸的弹簧柱塞水平应用下的理想安装选择。
独特工艺
- 无需定制工具模块
- 可与相当规格的其他的装置和产品共同使用。

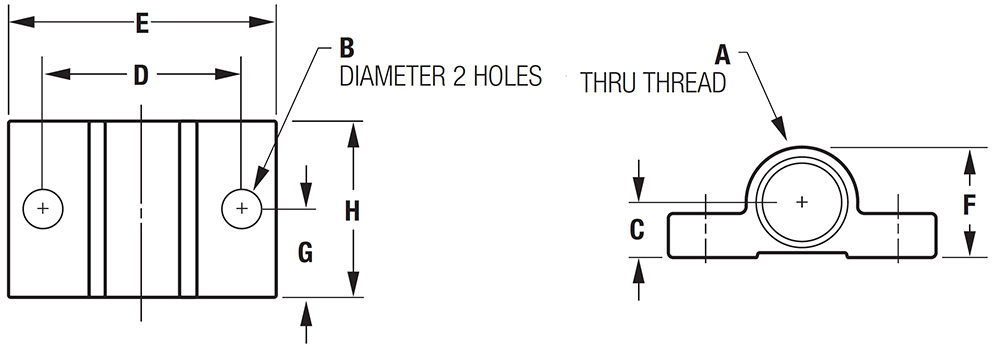

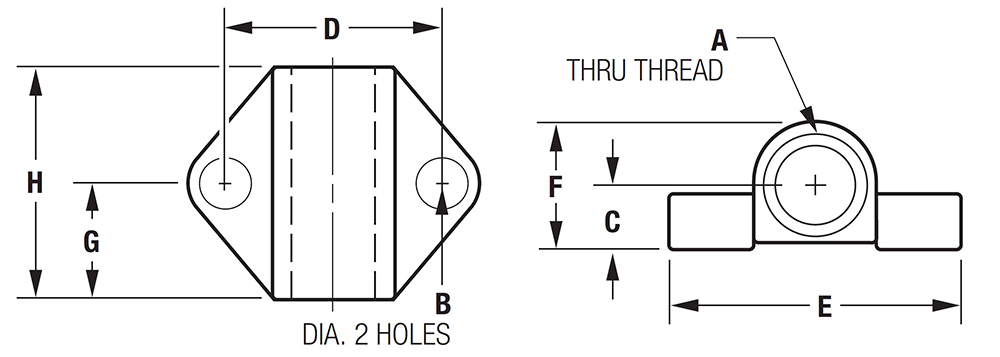

| 产品型号 | A |
B |
C |
D |
E |
F |
G |
H |
|---|---|---|---|---|---|---|---|---|
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
|
| TF25 | 1/4-20 |
0.136 |
0.22 |
0.66 |
0.88 |
0.41 |
0.34 |
0.69 |
| TF50 | 1/2-13 |
0.203 |
0.31 |
1.13 |
1.50 |
0.63 |
0.50 |
1.00 |
