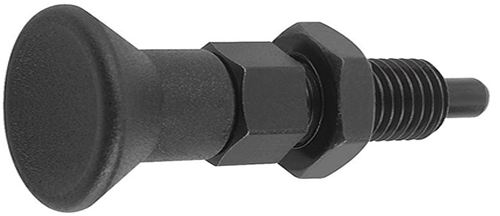

碳钢主体塑料旋钮—无锁

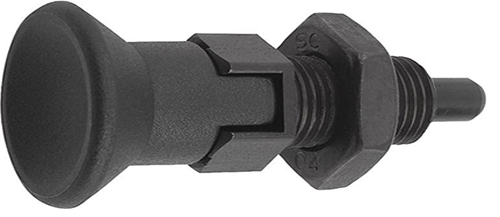

碳钢主体塑料旋钮—带锁
VLIER快锁插销分为：全不锈钢、不锈钢主体塑料旋钮及碳钢主体塑料旋钮供选择。所以产品包含锁紧螺母。
材质
- 碳钢：碳素钢
- P塑料旋钮：热塑性塑料 (尼龙6)
表面处理
- 碳钢：黑色氧化处理
- 塑料旋钮：黑灰色

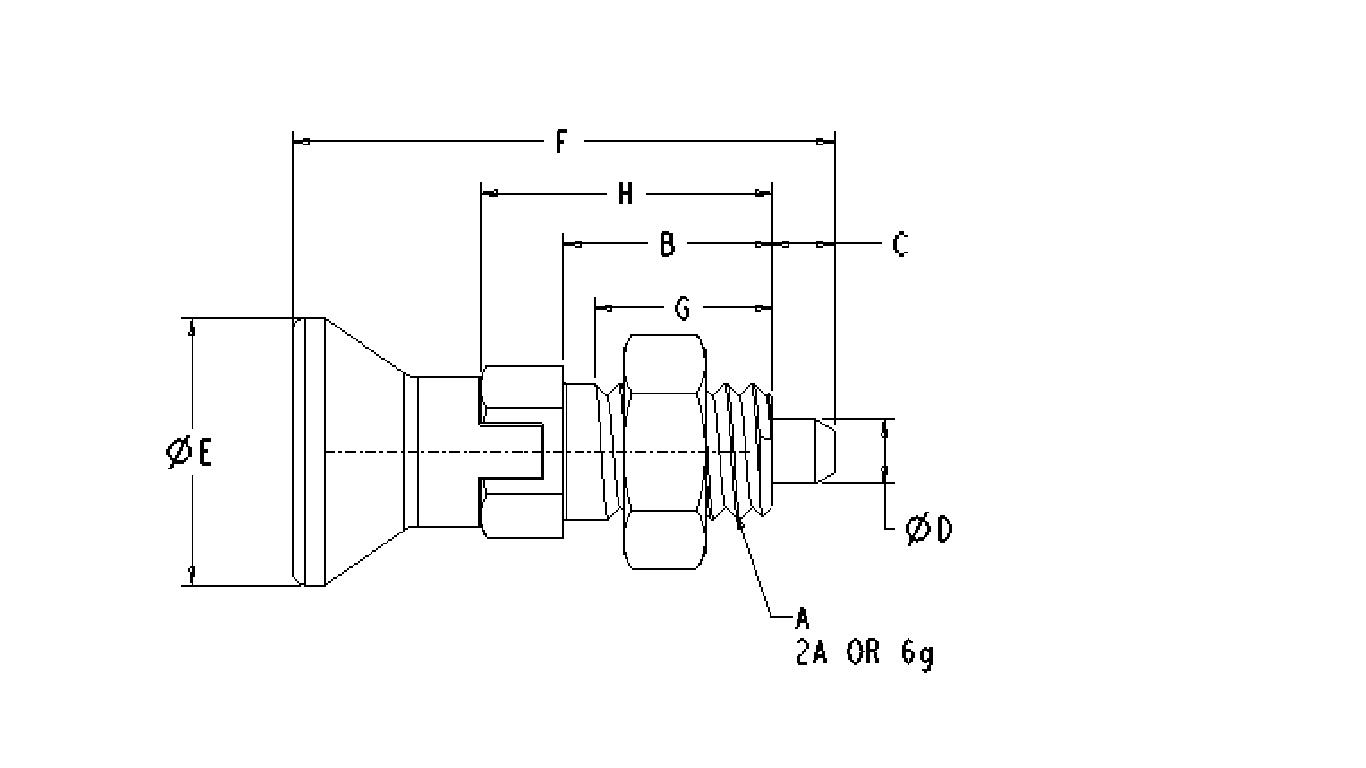

点击查看大图（带锁尺寸）

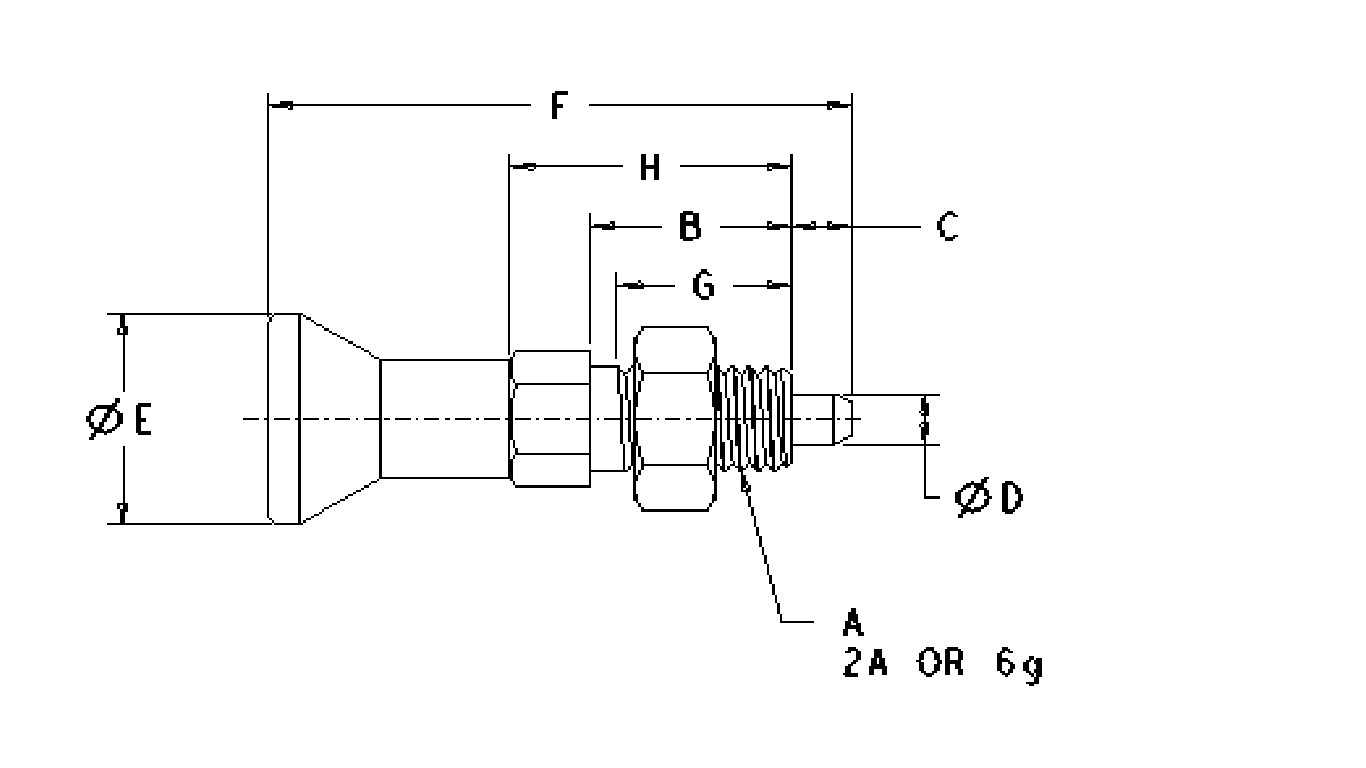

点击查看大图（无锁尺寸）| 磅&牛顿转换： | |||||||||||
| 产品型号 | 端面压力（磅） |
螺纹 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
英寸 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
无锁 |
带锁 |
初始弹 力 ±50% |
末端弹 力 ±25% |
A |
B ±.010 |
C ±.010 |
D |
E ±.015 |
F REF |
G ±.02 |
H ±.02 |
| PKLT250A | PKLTL250A | 1.0 |
2.25 |
1/4-28 |
0.472 |
0.138 |
0.118 |
0.55 |
1.22 |
0.39 |
0.67 |
| PKLT312A | PKLTL312A | 1.35 |
2.7 |
5/16-24 |
0.591 |
0.158 |
0.158 |
0.71 |
1.50 |
0.51 |
0.83 |
| PKLT375A | PKLTL375A | 1.1 |
2.7 |
3/8-24 |
0.669 |
0.197 |
0.197 |
0.83 |
1.70 |
0.59 |
0.94 |
| PKLT500 | PKLTL500 | 1.35 |
3.15 |
1/2-13 |
0.787 |
0.236 |
0.236 |
0.98 |
2.02 |
0.63 |
1.10 |
| PKLT625 | PKLTL625 | 3.37 |
7.87 |
5/8-11 |
1.024 |
0.315 |
0.315 |
1.30 |
2.65 |
0.83 |
1.42 |
| PKLT750 | PKLTL750 | 3.37 |
9 |
3/4-10 |
1.102 |
0.394 |
0.394 |
1.30 |
2.89 |
0.91 |
1.57 |
| PKLT750A | PKLTL750A | 3.37 |
8.77 |
3/4-16 |
1.102 |
0.472 |
0.472 |
1.30 |
3.04 |
0.98 |
1.65 |
| PKLT1000 | PKLTL1000 | 4.5 |
10.3 |
1-8 |
1.260 |
0.630 |
0.630 |
1.57 |
3.74 |
1.10 |
1.97 |
