滚花压入式弹簧柱塞

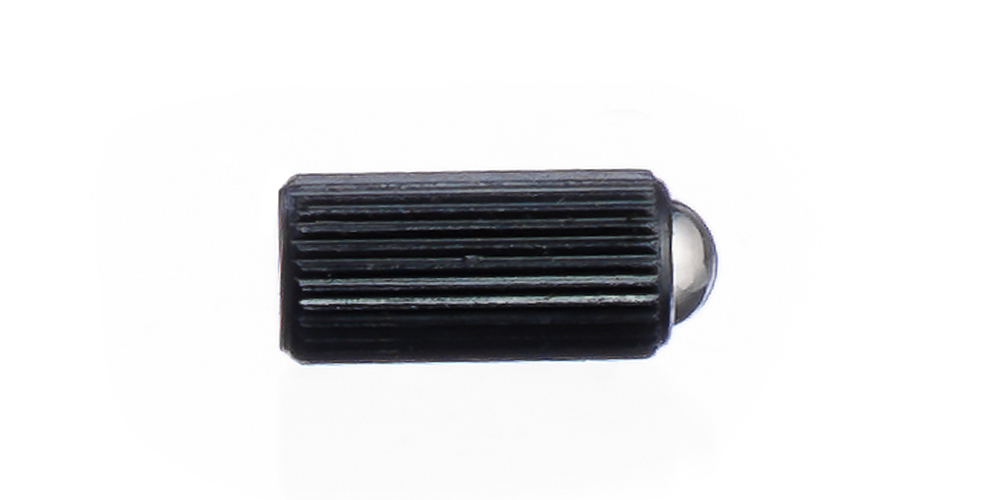

产品型号 PFBK54

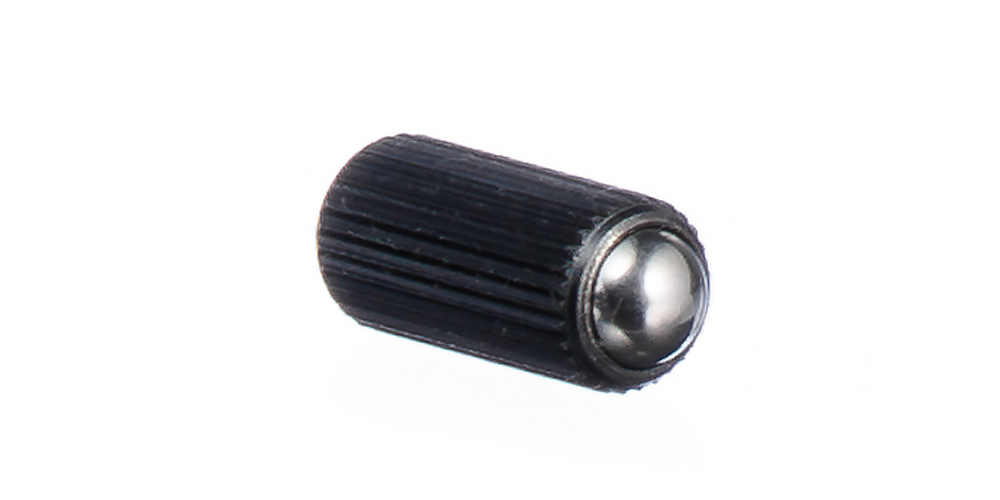

产品型号 PFBK54

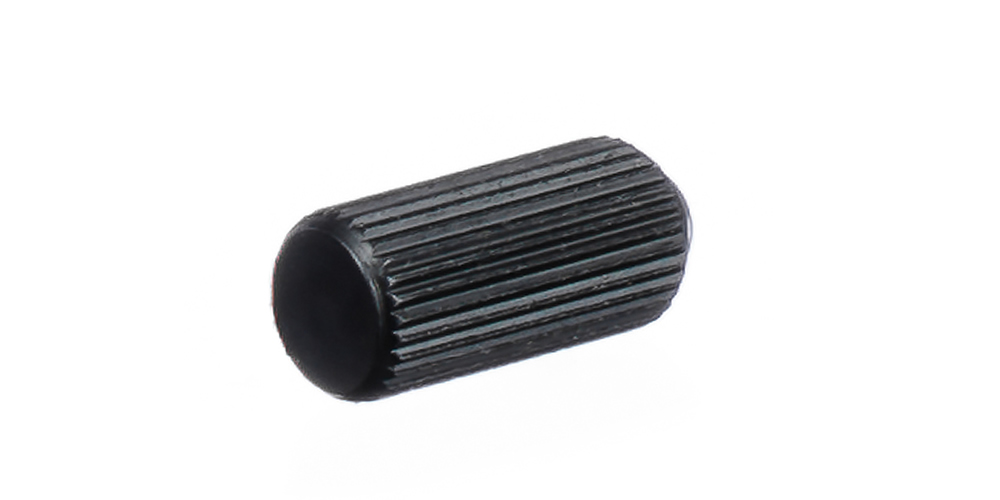

产品型号 PFBK54

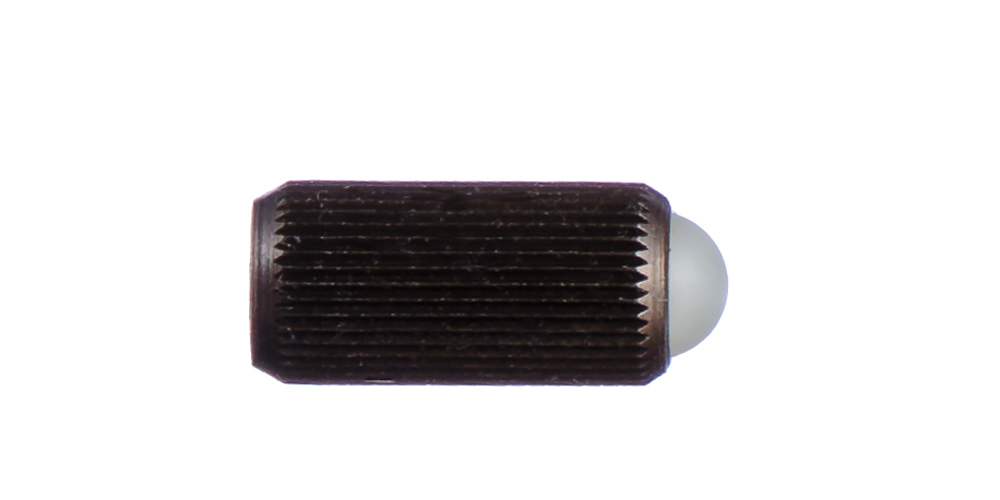

产品型号 DPFBK54

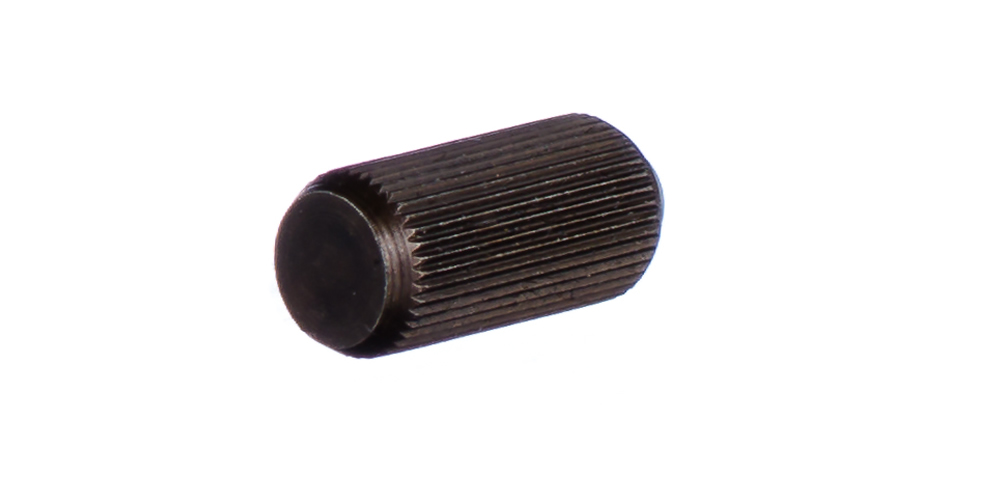

产品型号 DPFBK54

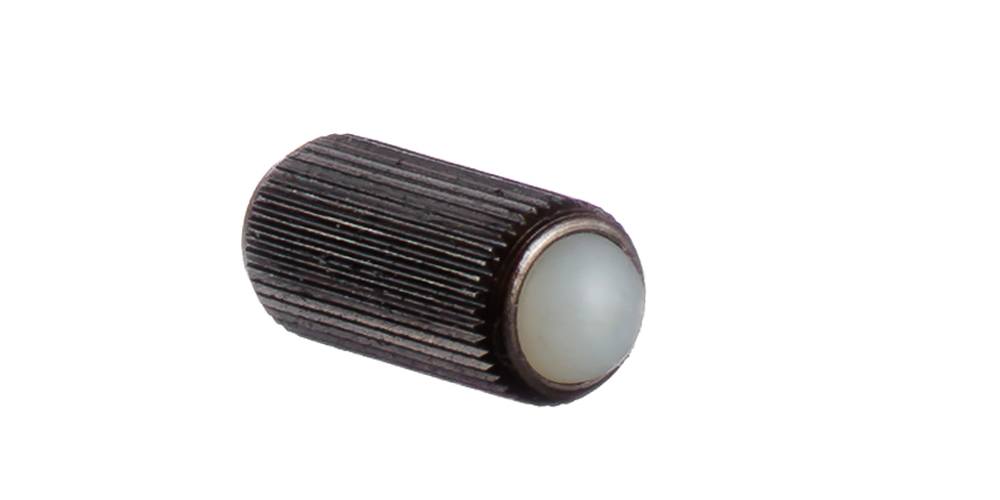

产品型号 DPFBK54

滚花压入式碳钢主体和不锈钢柱塞
滚花压入式球头弹簧柱塞的设计是为了易于安装至木头、软塑料或铝合金材质中，当你不需要使用螺纹球头柱塞或者通过螺纹来进行位置调整的时候，滚花压入式球头柱塞是理想的一个选择。同时选择尼龙球头可抗磨损。

独特工艺

  • 易于安装
  • 无需螺纹调节
  • 尼龙球头可抗磨损
  • 不锈钢设计耐腐蚀
  • 不锈钢设计耐高温
滚花压入式弹簧柱塞—英制
建议安装孔尺寸
碳钢碳钢主体
尼龙球头		不锈钢不锈钢主体
尼龙球头		建议安装
孔尺寸		安装
工具
PFBK47DPFBK47SPFBK47DSPFBK470.141 +.001 / -.000KT47
PFBK48DPFBK48SPFBK48DSPFBK48
PFBK51DPFBK51SPFBK51DSPFBK510.203 +.001 / -.000KT51
PFBK52DPFBK52SPFBK52DSPFBK52
PFBK53DPFBK53SPFBK53DSPFBK530.250 +.002 / -.000KT53
PFBK54DPFBK54SPFBK54DSPFBK54
PFBK55DPFBK55SPFBK55DSPFBK550.312 +.002 / -.000KT55
PFBK56DPFBK56SPFBK56DSPFBK56
PFBK57DPFBK57SPFBK57DSPFBK570.375 +.002 / -.000KT57
PFBK58DPFBK58SPFBK58DSPFBK58
PFBK59DPFBK59SPFBK59DSPFBK590.500 +.002 / -.000KT59
PFBK60DPFBK60SPFBK60DSPFBK60
  • 英制
  • 公制&英制转换：输入已知数值，点击后查看空白处结果
    in. = mm

滚花压入式球头弹簧柱塞——美制

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（磅）
英寸
英寸
英寸
英寸
碳钢
不锈钢
初始弹力
末端弹力

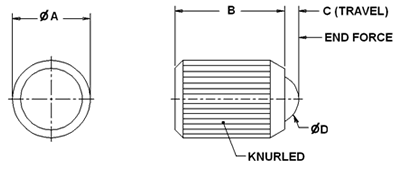

滚花外径
A
主体长度
B
凸出点
C
球体直径
D
PFBK47 SPFBK47
0.4
1.3
0.148
0.290
0.035
0.094
PFBK48 SPFBK48
0.75
2.5
0.148
0.290
0.035
0.094
PFBK51 SPFBK51
1.0
2.5
0.210
0.435
0.058
0.156
PFBK52 SPFBK52
2.0
5.0
0.210
0.435
0.058
0.156
PFBK53 SPFBK53
1.5
3.5
0.254
0.520
0.070
0.188
PFBK54 SPFBK54
3.0
7.0
0.254
0.520
0.070
0.188
PFBK55 SPFBK55
2.0
5.0
0.316
0.700
0.090
0.250
PFBK56 SPFBK56
4.0
10.0
0.316
0.700
0.090
0.250
PFBK57 SPFBK57
2.5
7.0
0.379
0.865
0.110
0.313
PFBK58 SPFBK58
5.0
14.0
0.379
0.865
0.110
0.312
PFBK59 SPFBK59
4.0
9.0
0.504
1.210
0.161
0.437
PFBK60 SPFBK60
8.0
18.0
0.504
1.210
0.161
0.438

滚花压入式球头弹簧柱塞（尼龙球头）---美制

磅&牛顿转换：
输入已知数值，点击后查看空白处结果
lbf = N
产品型号
端面压力（磅）
英寸
英寸
英寸
英寸
碳钢
不锈钢
初始弹力
末端弹力
滚花外径
A
主体长度
B
凸出点
C
球体直径
D
DPFBK47 DSPFBK47
0.4
1.3
0.148
0.290
0.035
0.094
DPFBK48 DSPFBK48
0.75
2.5
0.148
0.290
0.035
0.094
DPFBK51 DSPFBK51
1.0
2.5
0.210
0.435
0.058
0.156
DPFBK52 DSPFBK52
2.0
5.0
0.210
0.435
0.058
0.156
DPFBK53 DSPFBK53
1.5
3.5
0.254
0.520
0.070
0.188
DPFBK54 DSPFBK54
3.0
7.0
0.254
0.520
0.070
0.188
DPFBK55 DSPFBK55
2.0
5.0
0.316
0.700
0.090
0.250
DPFBK56 DSPFBK56
4.0
10.0
0.316
0.700
0.090
0.250
DPFBK57 DSPFBK57
2.5
7.0
0.379
0.865
0.110
0.312
DPFBK58 DSPFBK58
5.0
14.0
0.379
0.865
0.110
0.312
DPFBK59 DSPFBK59
4.0
9.0
0.504
1.210
0.161
0.437
DPFBK60 DSPFBK60
8.0
18.0
0.504
1.210
0.161
0.437
