平价超值系列——水平调整脚（带螺杆）

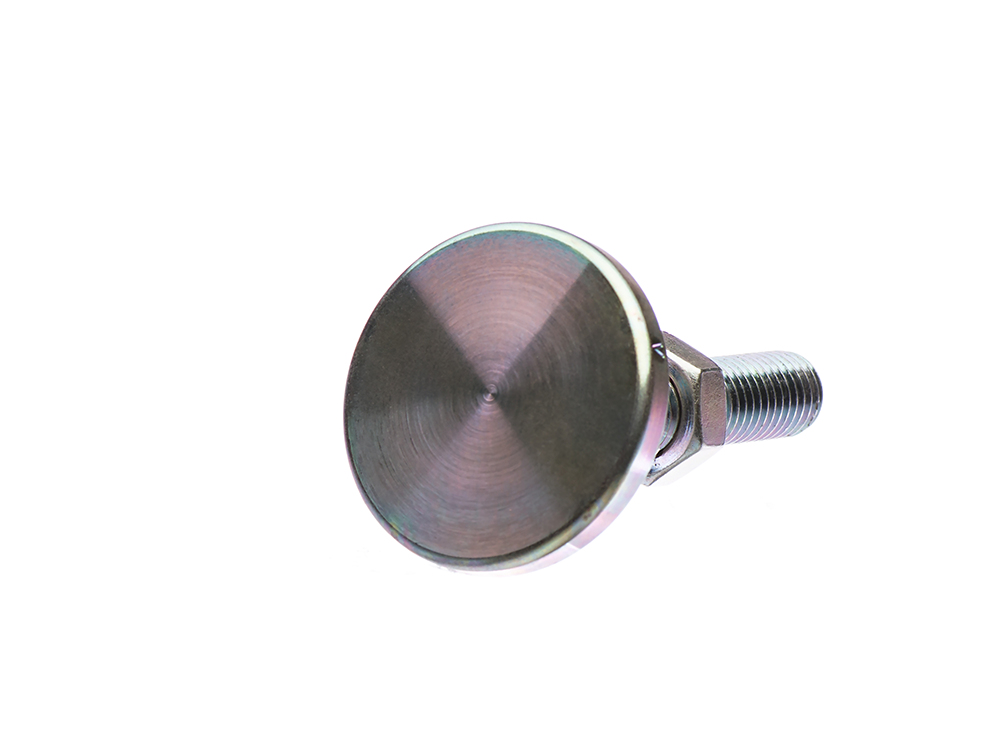

产品型号 HVP306S
产品型号 HVP306S

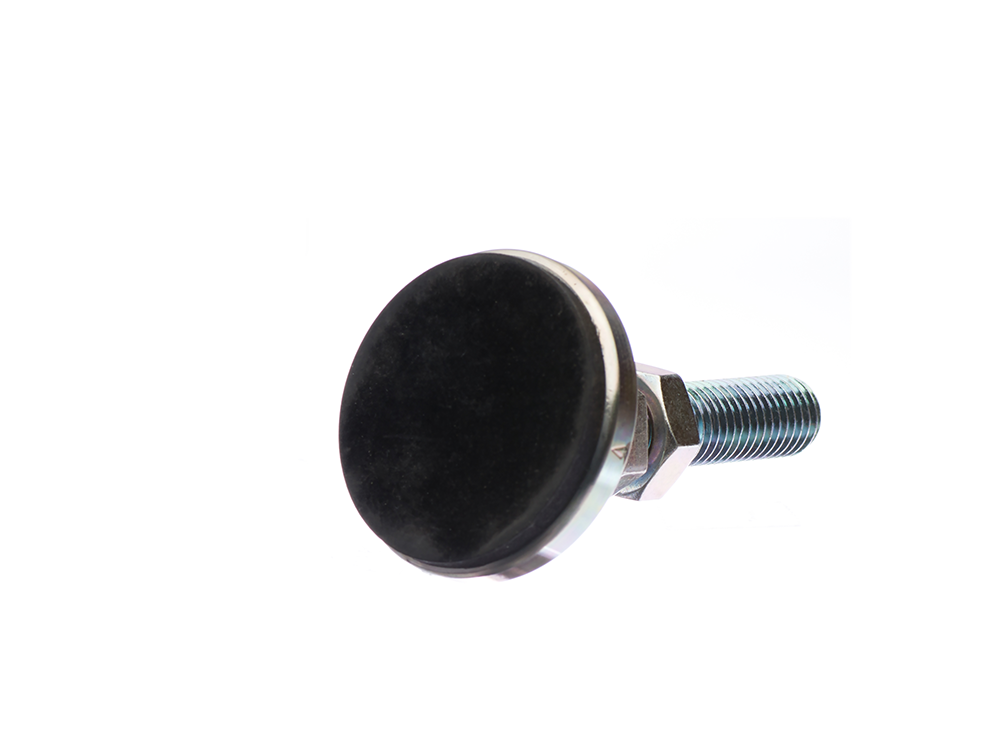

产品型号 HVEP306S
产品型号 HVEP306S

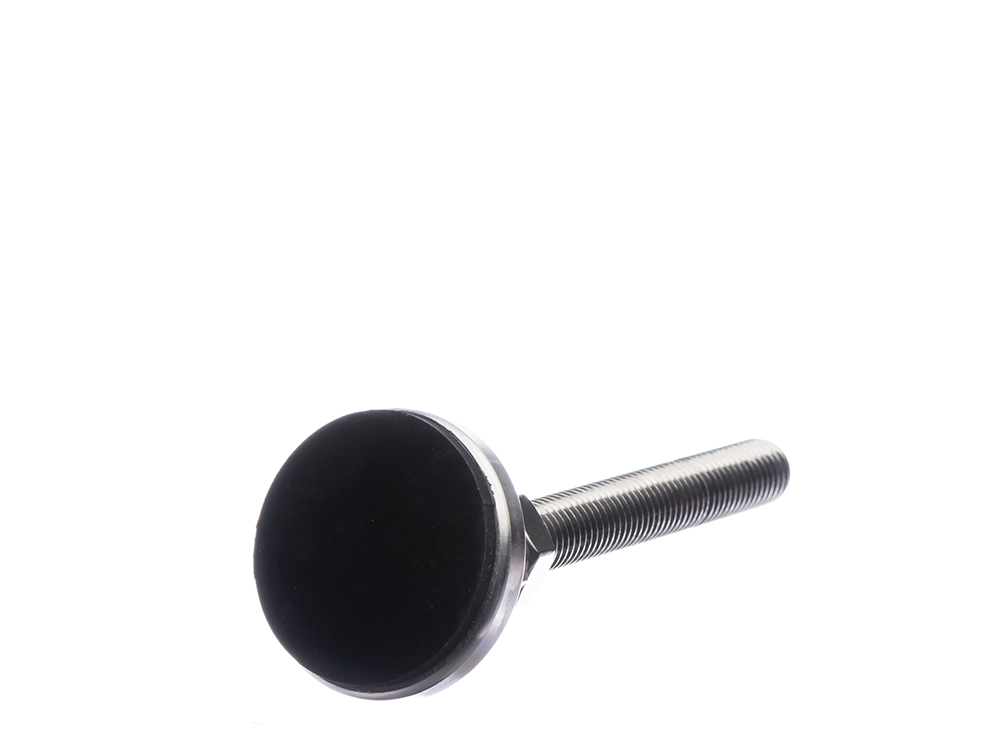

产品型号 HVEP307S
产品型号 HVEP307S

标准长度水平调整脚

新 VLIER将其成熟和值得依赖的技术，也运用到了它的平价超值系列水平调节脚。为您增加的碳钢镀镍的水平调节脚，使您有更多的选择。

平价超值系列的水平调节脚 有带螺杆式或内螺纹沉头式，带弹性体座垫或不带弹性体座垫多种款式供选择。

VLIER平价超值系列的碳钢和不锈钢水平调节脚，采用螺柱和球头一体设计。 带螺杆式底座以 15° 角绕中心线转动，从而可调节不平的表面并平衡机床、电子设备支架以及工作台等 镀锌，金色纯铬酸盐镀锌处理的钢板是标准产品，如需订购镀镍处理请在产品型号后添加"3"注明。

独特工艺

  • 螺柱和球头合为一体
  • 大直径的支撑底座
  • 15° 角绕中心线转动
  • 英制
  • 公制
  • 公制&英制转换：输入已知数值，点击后查看空白处结果
    in. = mm

碳钢镀锌/碳钢镀镍/不锈钢

Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg

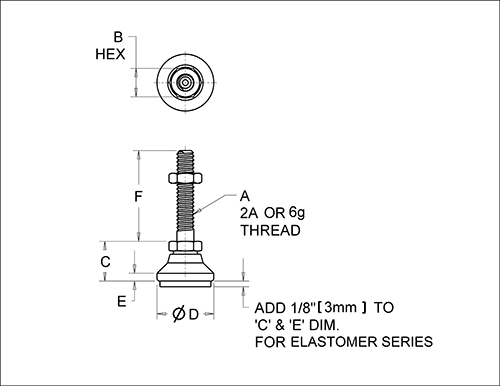

产品型号
最大负荷
螺纹 尺寸
内六角尺寸
英寸
内六角高度
英寸
座垫直径
英寸
英寸
螺杆长度
英寸
碳钢镀金铬酸盐 碳钢镀镍 不锈钢/钝化
磅
A
B
C
D
E
F
HVP298S HVP298S3 HVSSP298S
700
10-32
3/8
0.53
3/4
0.11
1
HVP299S HVP299S3 HVSSP299S
700
10-32
3/8
0.53
3/4
0.11
2
HVP300S HVP300S3 HVSSP300S
1,100
1/4-20
1/2
0.70
1
0.15
1-1/4
HVP301S HVP301S3 HVSSP301S
1,100
1/4-20
1/2
0.70
1
0.15
2-1/2
HVP304S HVP304S3 HVSSP304S
3,750
3/8-16
5/8
7/8
1-1/4
0.17
2
HVP305S HVP305S3 HVSSP305S
3,750
3/8-16
5/8
7/8
1-1/4
0.17
4
HVP306S HVP306S3 HVSSP306S
5,000
1/2-13
3/4
1-1/8
1-7/8
0.25
2
HVP307S HVP307S3 HVSSP307S
5,000
1/2-13
3/4
1-1/8
1-7/8
0.25
4
HVP308S HVP308S3 HVSSP308S
6,000
5/8-11
7/8
1-1/4
2-1/2
0.31
2
HVP309S HVP309S3 HVSSP309S
6,000
5/8-11
7/8
1-1/4
2-1/2
0.31
4
HVP310S HVP310S3 HVSSP310S
7,200
3/4-10
1-1/16
1-1/2
3
0.50
2
HVP311S HVP311S3 HVSSP311S
7,200
3/4-10
1-1/16
1-1/2
3
0.50
4
HVP312S HVP312S3 HVSSP312S
22,000
1-8
1-3/8
1-7/8
4
0.40
4-1/4
HVP313S HVP313S3 HVSSP313S
22,000
1-8
1-3/8
1-7/8
4
0.40
8

碳钢镀锌/碳钢镀镍/不锈钢—带橡胶垫


Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg
产品型号
最大负荷
螺纹 尺寸
内六角尺寸
英寸
内六角高度
英寸
座垫直径
英寸
(in.)
螺杆长度
英寸
碳钢镀金铬酸盐 碳钢镀镍 不锈钢/钝化
磅
A
B
C
D
E
F
HVEP298S HVEP298S3 HVESSP298S
525
10-32
3/8
0.53
3/4
0.11
1
HVEP299S HVEP299S3 HVESSP299S
525
10-32
3/8
0.53
3/4
0.11
2
HVEP300S HVEP300S3 HVESSP300S
800
1/4-20
1/2
0.70
1
0.15
1-1/4
HVEP301S HVEP301S3 HVESSP301S
800
1/4-20
1/2
0.70
1
0.15
2-1/2
HVEP304S HVEP304S3 HVESSP304S
2,800
3/8-16
5/8
7/8
1-1/4
0.17
2
HVEP305S HVEP305S3 HVESSP305S
2,800
3/8-16
5/8
7/8
1-1/4
0.17
4
HVEP306S HVEP306S3 HVESSP306S
3,750
1/2-13
3/4
1-1/8
1-7/8
0.25
2
HVEP307S HVEP307S3 HVESSP307S
3,750
1/2-13
3/4
1-1/8
1-7/8
0.25
4
HVEP308S HVEP308S3 HVESSP308S
4,500
5/8-11
7/8
1-1/4
2-1/2
0.31
2
HVEP309S HVEP309S3 HVESSP309S
4,500
5/8-11
7/8
1-1/4
2-1/2
0.31
4
HVEP310S HVPE310S3 HVESSP310S
5,400
3/4-10
1-1/16
1-1/2
3
0.50
2
HVEP311S HVEP311S3 HVESSP311S
5,400
3/4-10
1-1/16
1-1/2
3
0.50
4
HVEP312S HVEP312S3 HVESSP312S
16,000
1-8
1-3/8
1-7/8
4
0.40
4-1/4
HVP313S HVP313S3 HVSSP313S
16,000
1-8
1-3/8
1-7/8
4
0.40
8

碳钢/不锈钢

Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg
产品型号
最大负荷 公斤
螺纹尺寸
内六角尺寸
毫米
内六角高度
毫米
底座 直径
毫米
底座 厚度
毫米
Bolt Lgth
毫米
碳钢 不锈钢
kg.
A
B
C
D
E
F
HVPM6S HVSSPM6S
318
M6 x 1-6g
10
13.5
19.1
2.8
25.4
HVPM8S HVSSPM8S
500
M8 x 1.25-6g
13.0
17.8
25.4
3.8
31.8
HVPM10S HVSSPM10S
1,705
M10 x 1.5-6g
17.0
22.4
31.8
4.3
51
HVPM12S HVSSPM12S
2,273
M12 x 1.75g
19.0
28.7
47.8
6.4
51
HVPM16S HVSSPM16S
2,727
M16 x 2-6g
24.0
31.8
63.5
7.9
51
HVPM20S HVSSPM20S
3,272
M20 x 2.5-6g
30.0
38.1
76.
12.7
51
HVPM24S HVSSPM24S
9,979
M24 x 3-6g
36.0
47.8
101.6
10.2
108

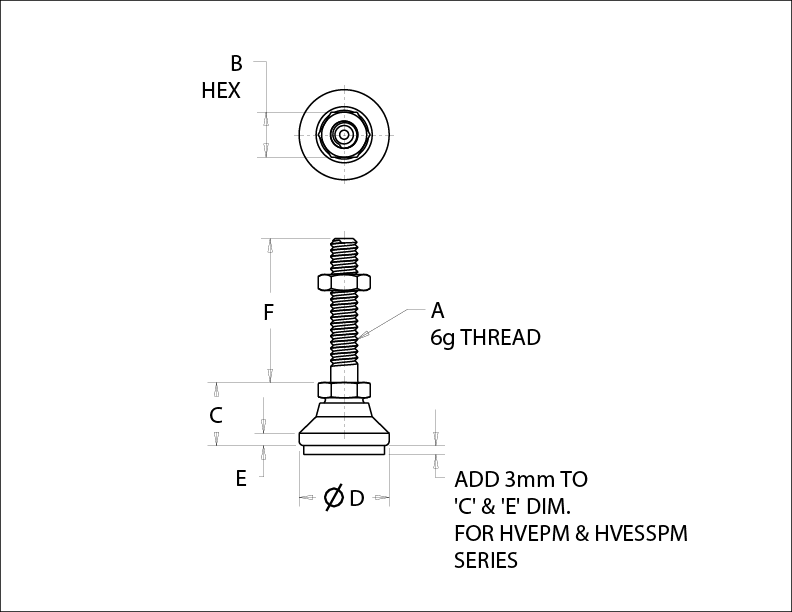

碳钢/不锈钢——带橡胶地垫

Lb/Kg Converter:
Enter known value and click on empty value to view results.
Lbs = Kg
产品型号
最大负荷 公斤
螺纹尺寸
内六角尺寸
毫米
内六角高度
毫米
底座 直径
毫米
底座 厚度
毫米
Bolt Lgth
毫米
碳钢 不锈钢
kg.
A
B
C
D
E
F
HVEPM6S HVESSPM6S
240
M6 x 1-6g
10.0
13.5
19.1
2.8
25.4
HVEPM8S HVESSPM8S
375
M8 x 1.25-6g
13.0
17.8
25.4
3.8
31.8
HVEPM10S HVESSPM10S
1,273
M10 x 1.5-6g
17.0
22.4
31.8
4.3
51
HVEPM12S HVESSPM12S
1,705
M12 x 1.75g
19.0
28.7
47.8
6.4
51
HVEPM16S HVESSPM16S
2,046
M16 x 2-6g
24.0
31.8
63.5
7.9
51
HVEPM20S HVESSPM20S
2,455
M20 x 2.5-6g
30.0
38.1
76.2
12.7
51
HVEPM24S HVESSPM24S
7,500
M24 x 3-6g
36.0
47.8
101.6
10.2
108
