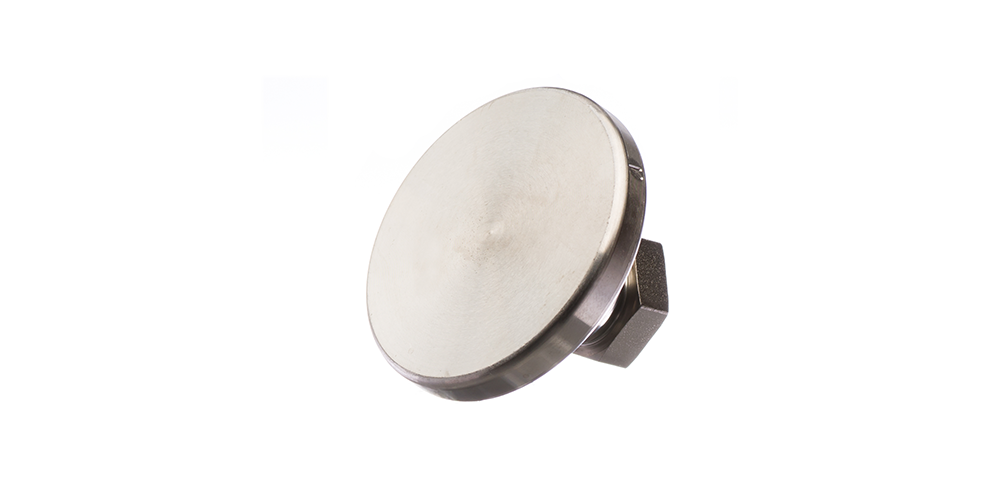

内螺纹沉头式系列
新 VLIER将其成熟和值得依赖的技术,也运用到了它的平价超值系列水平调节脚。为您增加的碳钢镀镍的水平调节脚,使您有更多的选择。
不锈钢水平调节脚,采用全不锈钢设计耐腐蚀设计,为您的产品提供最大程度的保护。
独特工艺
Lb/Kg Converter: | |||||||||
---|---|---|---|---|---|---|---|---|---|

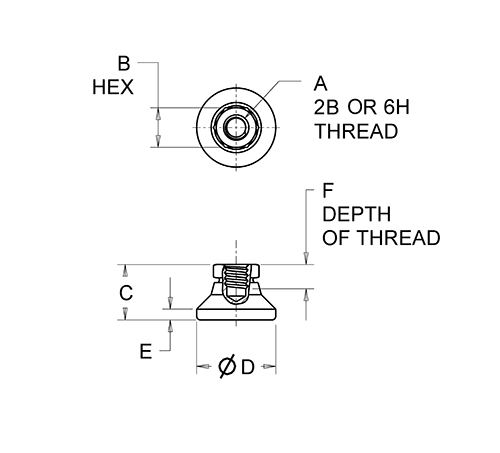

产品型号 | 最大 负荷 |
螺纹 尺寸 |
内六角尺寸 英寸 |
内六角高度 英寸 |
座垫直径 英寸 |
英寸 |
螺纹深度 英寸 |
||
碳钢镀金 铬酸盐 | 碳钢镀镍 | 不锈钢/钝化 | 磅 |
A |
B |
C |
D |
E |
F |
HVP298B | HVP298B3 | HVSSP298B | 700 |
10-32 |
3/8 |
0.53 |
3/4 |
0.11 |
0.23 |
HVP300B | HVP300B3 | HVSSP300B | 1,100 |
1/4-20 |
1/2 |
0.70 |
1 |
0.15 |
5/16 |
HVP304B | HVP304B3 | HVSSP304B | 3,750 |
3/8-16 |
5/8 |
7/8 |
1-1/4 |
0.17 |
3/8 |
HVP306B | HVP306B3 | HVSSP306B | 5,000 |
1/2-13 |
3/4 |
1-1/8 |
1-7/8 |
0.25 |
7/16 |
HVP308B | HVP308B3 | HVSSP308B | 6,000 |
5/8-11 |
7/8 |
1-1/4 |
2-1/2 |
0.31 |
7/16 |
HVP310B | HVP310B3 | HVSSP310B | 7,200 |
3/4-10 |
1-1/16 |
1-1/2 |
3 |
0.50 |
5/8 |
HVP312B | HVP312B3 | HVSSP312B | 22,000 |
1-8 |
1-3/8 |
1-7/8 |
4 |
0.40 |
3/16 |
Lb/Kg Converter: | |||||||||
---|---|---|---|---|---|---|---|---|---|

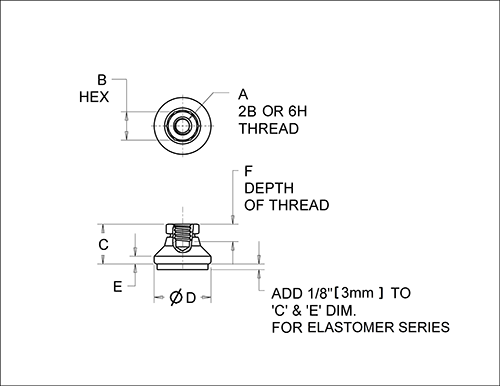

产品型号 | 最大 负荷 |
螺纹 尺寸 |
内六角尺寸 英寸 |
内六角高度 英寸 |
座垫直径 英寸 |
英寸 |
螺纹深度 英寸 |
||
碳钢镀金 铬酸盐 | 碳钢镀镍 | 不锈钢/钝化 | 磅 |
A |
B |
C |
D |
E |
F |

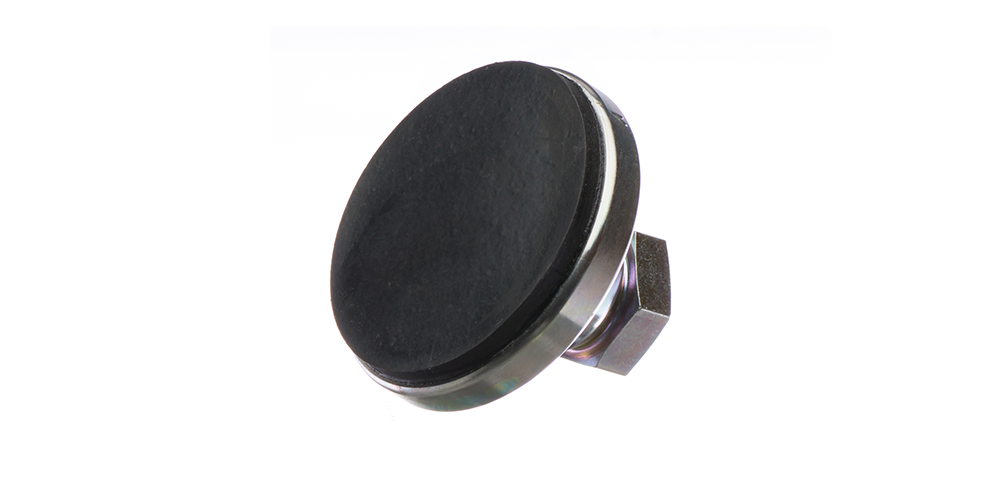

HVEP298B | HVEP298B3 | HVESSP298B | 525 |
10-32 |
3/8 |
0.53 |
3/4 |
0.11 |
0.23 |
HVEP300B | HVEP300B3 | HVESSP300B | 800 |
1/4-20 |
1/2 |
0.70 |
1 |
0.15 |
5/16 |
HVEP304B | HVEP304B3 | HVESSP304B | 2,800 |
3/8-16 |
5/8 |
7/8 |
1-1/4 |
0.17 |
3/8 |
HVEP306B | HVEP306B3 | HVESSP306B | 3,750 |
1/2-13 |
3/4 |
1-1/8 |
1-7/8 |
0.25 |
7/16 |
HVEP308B | HVEP308B3 | HVESSP308B | 4,500 |
5/8-11 |
7/8 |
1-1/4 |
2-1/2 |
0.31 |
7/16 |
HVEP310B | HVPE310B3 | HVESSP310B | 5,400 |
3/4-10 |
1-1/16 |
1-1/2 |
3 |
0.50 |
5/8 |
HVEP312B | HVEP312B3 | HVESSP312B | 16,000 |
1-8 |
1-3/8 |
1-7/8 |
4 |
0.40 |
3/16 |
Lb/Kg Converter: | |||||||||
---|---|---|---|---|---|---|---|---|---|
产品型号 | 最大负荷 公斤 |
螺纹尺寸 |
内六角尺寸 毫米 |
内六角高度 毫米 |
底座 毫米 |
底座 厚度 毫米 |
螺纹深度(毫米) |
||
碳钢 | 不锈钢 | kg. |
A |
B |
C |
D |
E |
F |
|
HVPM6B | HVSSPM6B | 318 |
M6 x 1-6h |
10 |
13.5 |
19.1 |
2.8 |
5.8 |
|
HVPM8B | HVSSPM8B | 500 |
M8 x 1.25-6h |
13.0 |
17.8 |
25.4 |
3.8 |
0.8 |
|
HVPM10B | HVSSPM10B | 1,705 |
M10 x 1.5-6h |
17.0 |
22.0 |
32.0 |
5 |
9.6 |
|
HVPM12B | HVSSPM12B | 2,273 |
M12 x 1.75-6h |
19.0 |
28.7 |
47.8 |
6.4 |
11 |
|
HVPM16B | HVSSPM16B | 2,727 |
M16 x 2-6h |
24.0 |
31.8 |
63.5 |
7.9 |
11 |
|
HVPM20B | HVSSPM20B | 3,272 |
M20 x 2.5-6h |
30.0 |
38.0 |
76.0 |
12.7 |
15.7 |
|
HVPM24B | HVSSPM24B | 9,979 |
M24 x 3-6h |
36.0 |
47.8 |
101.6 |
10.2 |
20.5 |
Lb/Kg Converter: | |||||||||
---|---|---|---|---|---|---|---|---|---|

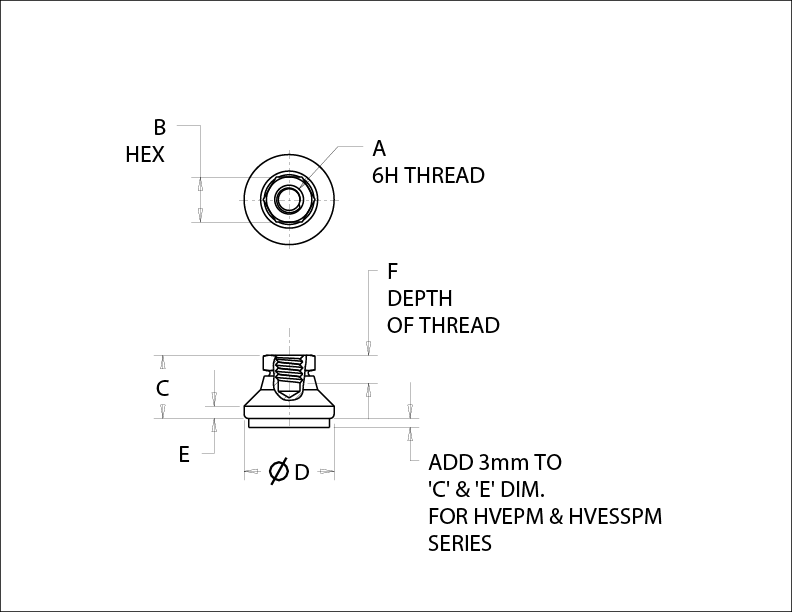

产品型号 | 最大负荷 公斤 |
螺纹尺寸 |
内六角尺寸 毫米 |
内六角高度 毫米 |
底座 毫米 |
底座 厚度 毫米 |
螺纹深度(毫米) |
||
碳钢 | 不锈钢 | kg. |
A |
B |
C* |
D |
E |
F |
|
HVEPM6B | HVESSPM6B | 240 |
M6 x 1-6h |
10.0 |
13.5 |
19.1 |
2.8 |
5.8 |
|
HVEPM8B | HVESSPM8B | 375 |
M8 x 1.25-6h |
13.0 |
17.8 |
25.4 |
3.8 |
0.8 |
|
HVEPM10B | HVESSPM10B | 1,273 |
M10 x 1.5-6h |
17.0 |
22.4 |
31.8 |
4.3 |
9.6 |
|
HVEPM12B | HVESSPM12B | 1,705 |
M12 x 1.75h |
19.0 |
28.7 |
47.8 |
6.4 |
11 |
|
HVEPM16B | HVESSPM16B | 2,046 |
M16 x 2-6h |
24.0 |
31.8 |
63.5 |
7.9 |
11 |
|
HVEPM20B | HVESSPM20B | 2,455 |
M20 x 2.5-6h |
30.0 |
38.1 |
76.2 |
12.7 |
15.7 |
|
HVEPM24B | HVESSPM24B | 7,500 |
M24 x 3-6h |
36.0 |
47.8 |
101.6 |
10.2 |
20.5 |
